制造商型号： | LM224DG4 |
制造商： | TI (德州仪器) |
产品类别： | 运算放大器 |
商品描述： | IC OPAMP GP 4 CIRCUIT 14SOIC |
供货： | 货期 工作日（7-10天） |
渠道： | mouser digikey |
服务： | 锐单发货及售后，顺丰快递，在线客服 |
客服： | |
提示： | 联系在线客服，获得更多LM224DG4价格库存等采购信息！ |
TI(德州仪器) LM224DG4
图像仅供参考
请参阅产品规格
请参阅产品规格
LM224DG4 中文资料
数据手册PDF
LM224DG4 规格参数
关键信息
制造商 Texas Instruments
商标 Texas Instruments
产品 Operational Amplifiers
技术类参数
通道数量 4 Channel
电源电压-（Max） 32 V
各通道的输出电流 20 mA
转换速率 （SR） 500 mV/us
输入差分电压 5 mV
电源电压-（Min） 3 V
输入偏流 150 nA
电源电流（Max） 1.4 mA
CMRR - 共模抑制比 80 dB
输入电压噪声密度 35 nV/sqrt Hz
双重电源电压 +/- 3 V, +/- 5 V, +/- 9 V
输入类型 Rail-to-Rail
双重电源电压（Max） +/- 16 V
双重电源电压（Min） +/- 1.5 V
工作电源电压 3 V to 32 V, +/- 1.5 V to +/- 16 V
技术 Bipolar
共模电压 Negative Rail to Positive Rail - 1.5 V
电压增益 100 dB
规格参数
GBP-增益带宽产品 1.2 MHz
关闭 No Shutdown
放大器类型 High Gain Amplifier
外形参数
高度 1.58 mm
长度 8.65 mm
宽度 3.91 mm
物理类型
产品种类 运算放大器 - 运放
安装风格 SMD/SMT
产品类型 Op Amps - Operational Amplifiers
电源类型 Single, Dual
单位重量 129.400 mg
LM224DG4 引脚图与封装图

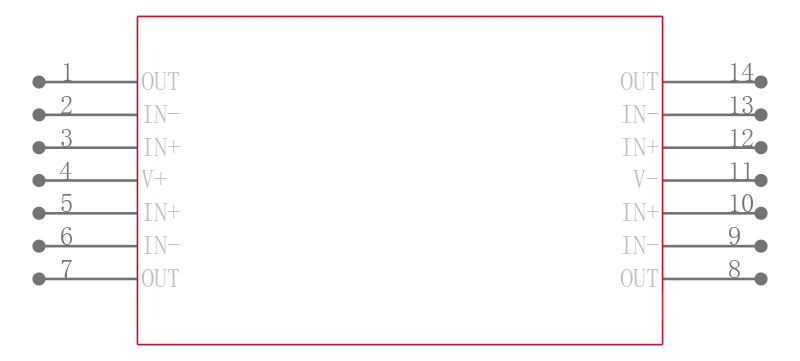

LM224DG4引脚图

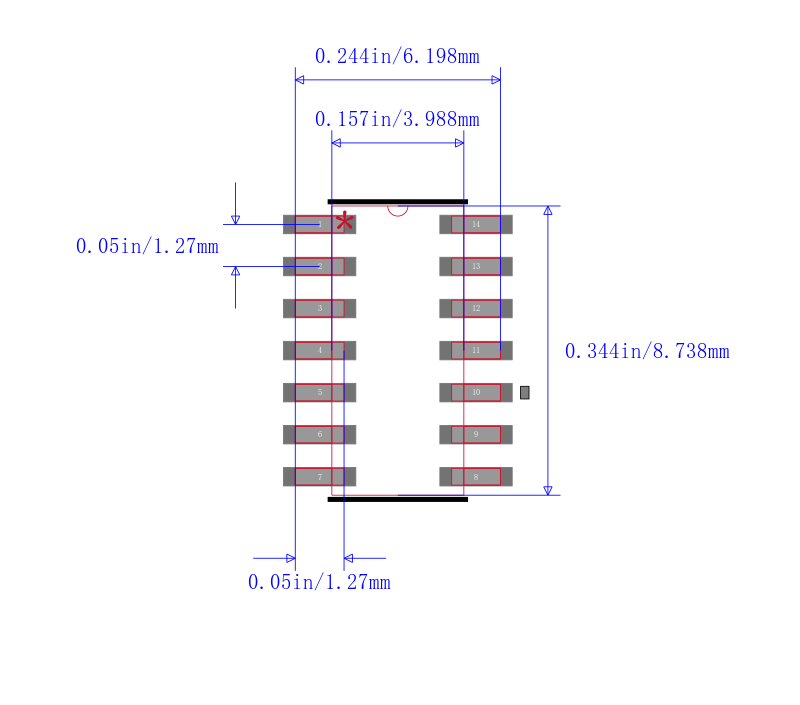

LM224DG4封装图

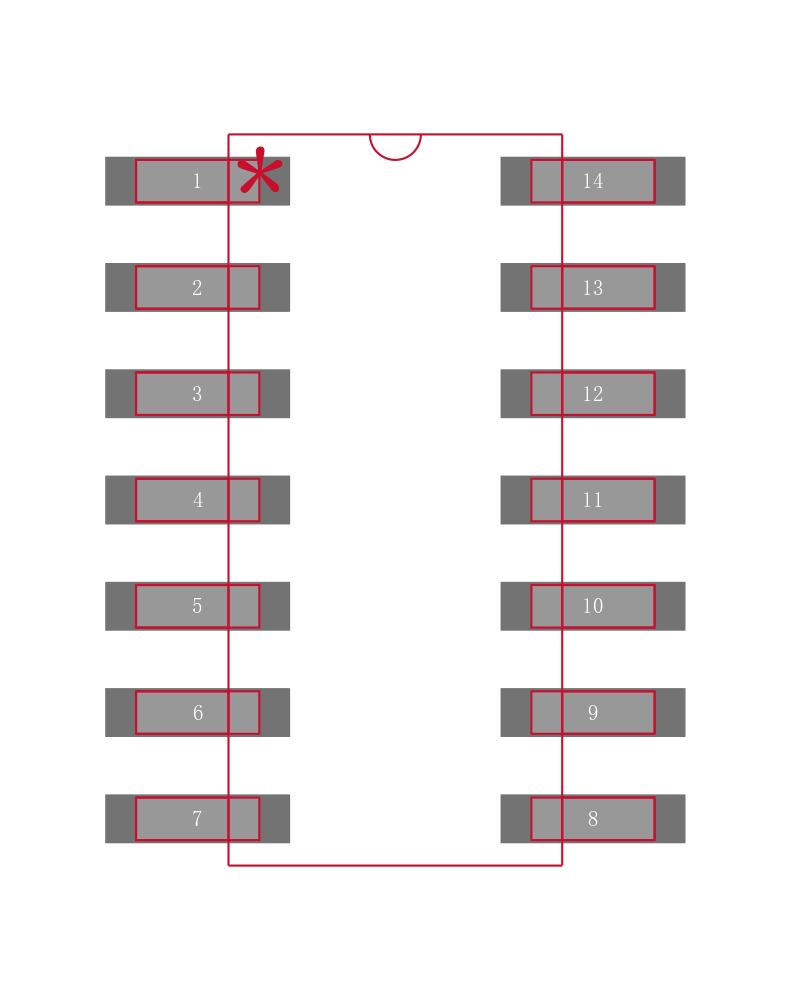

LM224DG4封装焊盘图
库存： 2271
价格(含增值税)
| 数量 | 单价 | 总价 |
|---|---|---|
| 1 | 15.842874 | 15.84 |
| 10 | 14.16059 | 141.61 |
| 100 | 11.02468 | 1102.47 |
| 500 | 9.113737 | 4556.87 |
| 1000 | 7.349786 | 7349.79 |
| 2500 | 7.153794 | 17884.49 |
| 5000 | 6.974132 | 34870.66 |
| 10000 | 6.84347 | 68434.70 |
| 25000 | 6.729138 | 168228.45 |
品牌其他型号
LM224DG4品牌厂家：TI
，所属分类： 运算放大器
，可在锐单商城现货采购LM224DG4、查询LM224DG4代理商； LM224DG4价格批发咨询客服；这里拥有
LM224DG4中文资料
、引脚图、Datasheet数据手册、pdf功能说明书、规格参数、现货库存、封装信息、产品选型手册，还可快速找到
LM224DG4替代型号
、
LM224DG4数据手册PDF。
