在功率变换装置中,根据主电路的结构,起功率开关器件-般采用直接驱动和隔离驱动两种方式.美国IR公司生产的IR2110驱动器,兼有光耦隔离和电磁隔离的优点,是中小功率变换装置中驱动器件的首选。
IR2110
概述
特性
(1)具有独立的低端和高端输入通道。
(2)悬浮电源采用自举电路,其高端工作电压可达500V。
(3)输出的电源端(脚3)的电压范围为10-20V。
(4)逻辑电源的输入范围(脚9) 5-15V, 可方便的与TTL,CMOS电平相匹配,而且逻辑电源地和功率电源地之间允许有V的便移量。
(5)工作频率高,可达500KHz。
(6)开通、关断延迟小,分别为120ns和94ns.
(7)图腾柱输出峰值电流2A。

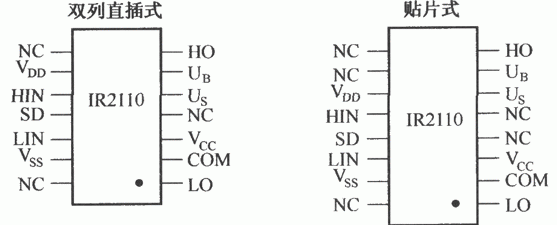

引导图与功能
LO(引脚1):低端输出
COM (引脚2) :公共端
Vcc (引脚3) :低端固定电源电压
Nc (引脚4) :空端
Vs (引脚5) :高端浮置电源偏移电压
VB (引脚6) :高端浮置电源电压
HO(引脚7):高端输出
Nc (引脚8) :空端
VDD (引脚9) :逻辑电源电压
HIN (引脚10) :逻辑高端输入
SD (引脚11) :关断
LIN (引脚12) :逻辑低端输入
Vss (引脚13) :逻辑电路地电位端,其值可以为0V
Nc (引脚14) :空端
