MC14071BDTR2、MC14071BDTR2G、CD4071BPWR对比区别
型号 MC14071BDTR2 MC14071BDTR2G CD4071BPWR
描述 B-后缀系列CMOS门 B-SUFFIX SERIES CMOS GATESB后缀系列CMOS门CMOS或门 CMOS OR GATES
数据手册 ---
制造商 ON Semiconductor (安森美) ON Semiconductor (安森美) TI (德州仪器)
分类 逻辑控制器逻辑芯片逻辑芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 14

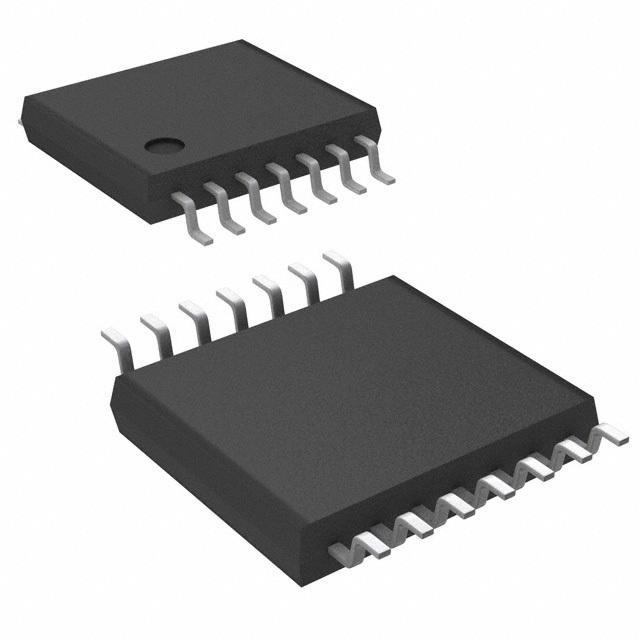

封装 TSSOP-14 TSSOP-14 TSSOP-14
电源电压(DC) 18.0V (max) 18.0V (max) 3.00V ~ 18.0V
输出接口数 - 1 1
输出电流 - - 6.80 mA
电路数 4 4 4
位数 - - 4
传送延迟时间 - - 250 ns
电压波节 - - 5.00 V, 10.0 V, 15.0 V
逻辑门个数 4 4 4
输出电流驱动 - - -1.00 mA
输入数 2 2 2
工作温度(Max) - 125 ℃ 125 ℃
工作温度(Min) - -55 ℃ -55 ℃
电源电压 3V ~ 18V 3V ~ 18V 3V ~ 18V
静态电流 1.50 nA 1.50 nA -
无卤素状态 - Halogen Free -
电源电压(Max) - 18 V -
电源电压(Min) - 3 V -
封装 TSSOP-14 TSSOP-14 TSSOP-14
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 Unknown Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
ECCN代码 - EAR99 -
