MC14071BDTR2
数据手册.pdfON Semiconductor(安森美)
电子元器件分类
MC14071BDTR2中文资料参数规格
技术参数
电源电压DC 18.0V max
电路数 4
静态电流 1.50 nA
逻辑门个数 4
输入数 2
电源电压 3V ~ 18V
封装参数
安装方式 Surface Mount
引脚数 14
封装 TSSOP-14
外形尺寸
封装 TSSOP-14
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
MC14071BDTR2引脚图与封装图

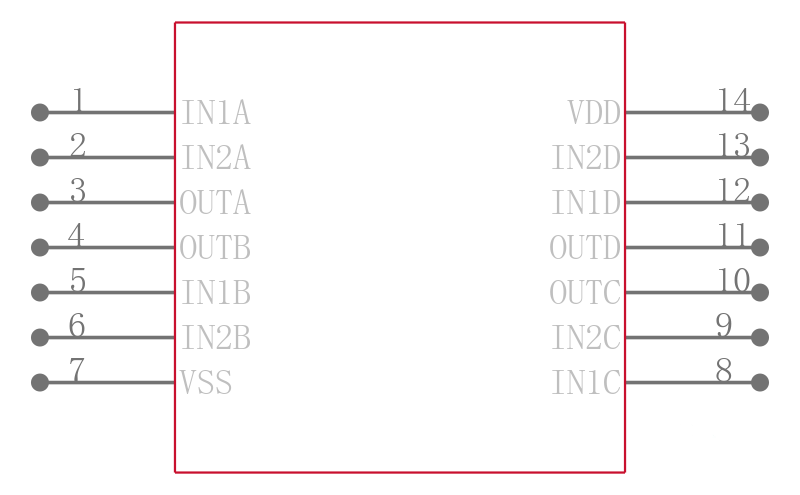

MC14071BDTR2引脚图

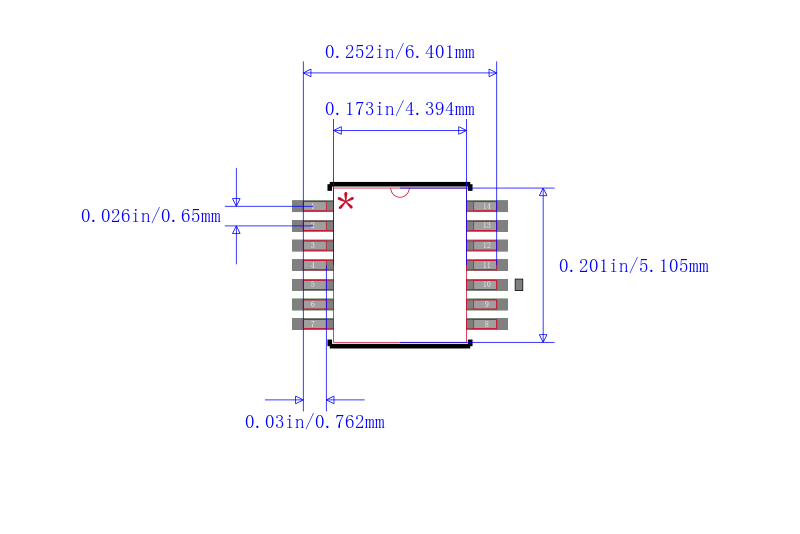

MC14071BDTR2封装图
MC14071BDTR2封装焊盘图
在线购买MC14071BDTR2
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| MC14071BDTR2 | ON Semiconductor 安森美 | B-后缀系列CMOS门 B-SUFFIX SERIES CMOS GATES | 搜索库存 |
替代型号MC14071BDTR2
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： MC14071BDTR2 品牌： ON Semiconductor 安森美 封装： 14-TSSOP 18V 14Pin | 当前型号 | B-后缀系列CMOS门 B-SUFFIX SERIES CMOS GATES | 当前型号 |
| 型号： MC14071BDTG 品牌： 安森美 封装： TSSOP-14 18V 14Pin | 完全替代 | B后缀系列CMOS门 | MC14071BDTR2和MC14071BDTG的区别 |
| 型号： MC14071BDTR2G 品牌： 安森美 封装： TSSOP-14 18V 14Pin | 完全替代 | B后缀系列CMOS门 | MC14071BDTR2和MC14071BDTR2G的区别 |
| 型号： MC14071BDT 品牌： 安森美 封装： 14-TSSOP 18V 14Pin | 完全替代 | B-后缀系列CMOS门 B-SUFFIX SERIES CMOS GATES | MC14071BDTR2和MC14071BDT的区别 |
