ISL9238EVAL1Z

ISL9238，降压-升压窄小型 VDC 电池充电器，带 SMBus 和 USB OTG 评估板ISL9238EVAL1Z 评估板可演示 ISL9238 的性能。升压和降压窄型输出电压直流电池充电器可提供高低负载效率、快速的瞬时响应和无缝 DCM/CCM 转接。 可通过单电阻器对锂离子电池数量、切换频率和适配器电流限制充电功能进行编程。 在充电模式下，可通过交流-直流充电器适配器、USB 电源设备端口或旅行适配器提供 ISL9238 输入电源。它可为串联配置中的多达 4 节锂离子电池安全充电。 启用 USB On-the-Go OTG 功能后，ISL9238 可在反向降压模式下操作，以在 USB 端口提供 5 V 输出。 ISL9238 可通过串行 SMBus/I²C 通信对关键参数进行编程。这些包括适配器电流限制、充电器电流限制、系统电压设置和连续充电电流限制。电源输入电压 4 V 至 20 V 充电结束 EOC 选项 系统电源监控器 PSYS 输出，符合 IMVP-8 标准 PROCHOT# 漏极开路输出，符合 IMVP-8 标准 可对完全耗尽电池连续充电 可选 ASGATE FET 控制 涡轮模式提供完美的二极管控制 通过电池进行反向降压、升压和升压/降压操作 适用于适配器的二级电流限制 电池运输模式选项 与 SMBus 和自动增量 I²C 兼容 ### 电池管理，Intersil

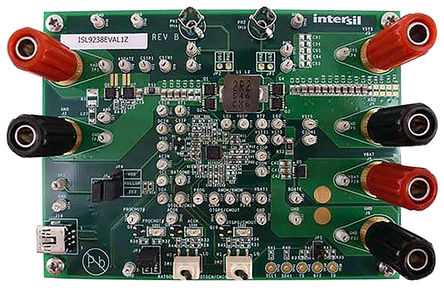

ISL9238，降压-升压窄小型 VDC 电池充电器，带 SMBus 和 USB OTG 评估板

评估板可演示 ISL9238 的性能。升压和降压窄型输出电压直流电池充电器可提供高低负载效率、快速的瞬时响应和无缝 DCM/CCM 转接。

可通过单电阻器对锂离子电池数量、切换频率和适配器电流限制充电功能进行编程。

在充电模式下，可通过交流-直流充电器适配器、USB 电源设备端口或旅行适配器提供 ISL9238 输入电源。它可为串联配置中的多达 4 节锂离子电池安全充电。

启用 USB On-the-Go OTG 功能后，ISL9238 可在反向降压模式下操作，以在 USB 端口提供 5 V 输出。

ISL9238 可通过串行 SMBus/I²C 通信对关键参数进行编程。这些包括适配器电流限制、充电器电流限制、系统电压设置和连续充电电流限制。

电源输入电压 4 V 至 20 V

充电结束 EOC 选项

系统电源监控器 PSYS 输出，符合 IMVP-8 标准

PROCHOT# 漏极开路输出，符合 IMVP-8 标准

可对完全耗尽电池连续充电

可选 ASGATE FET 控制

涡轮模式提供完美的二极管控制

通过电池进行反向降压、升压和升压/降压操作

适用于适配器的二级电流限制

电池运输模式选项

与 SMBus 和自动增量 I²C 兼容

### 电池管理，
