TPS7201QD

TPS7201QD

TI(德州仪器) 主动器件

PMOS稳压器

可调 LDO(低压降)线性电压稳压器,高达 250mA,Texas Instruments


得捷:
IC REG LIN POS ADJ 250MA 8SOIC


立创商城:
TPS7201QD


德州仪器TI:
250-mA, 10-V, low-dropout voltage regulator with power good & enable


欧时:
Texas Instruments TPS7201QD LDO 稳压器, 可调输出, 1.2 → 9.75 V输出, 250mA最大输出, ±3%精确度


贸泽:
低压差稳压器 250mA Adj LDO


艾睿:
LDO Regulator Pos 1.2V to 9.75V 0.25A 8-Pin SOIC Tube


安富利:
LDO Regulator Pos 1.2V to 9.75V 0.25A 8-Pin SOIC Tube


Verical:
LDO Regulator Pos 1.2V to 9.75V 0.25A 8-Pin SOIC Tube


Newark:
# TEXAS INSTRUMENTS  TPS7201QD  LDO Voltage Regulator, Adjustable, 3V-10V in, 190mV drop., 1.2V-9.75V/250mA out, SOIC-8


力源芯城:
微功耗,极低压差PMOS稳压器


TPS7201QD中文资料参数规格
技术参数

额定功率 0.464 W

输出接口数 1

输入电压DC 10.0V max

输出电压 1.2V ~ 9.75V

输出电流 250 mA

耗散功率 0.725 W

静态电流 0.18 mA

输出电容类型 Ceramic

跌落电压 0.19V @250mA

调节输出数 1

输入电压Max 10 V

输入电压Min 3 V

输出电压Max 9.75 V

输出电压Min 1.2 V

输出电流Max 0.25 A

工作温度Max 125 ℃

工作温度Min -40 ℃

耗散功率Max 725 mW

精度 ±3 %

输入电压 3V ~ 10V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

TPS7201QD引脚图与封装图

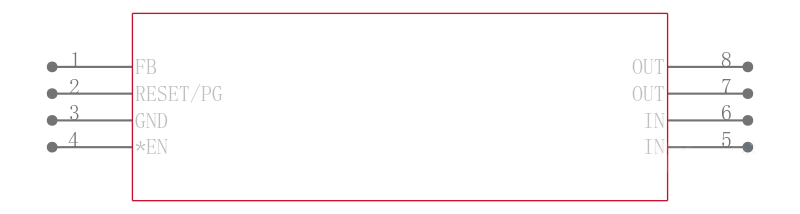

TPS7201QD引脚图

TPS7201QD引脚图

TPS7201QD封装图

TPS7201QD封装图

TPS7201QD封装焊盘图

TPS7201QD封装焊盘图

在线购买TPS7201QD
型号 制造商 描述 购买
TPS7201QD TI 德州仪器 PMOS稳压器 搜索库存
替代型号TPS7201QD
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: TPS7201QD

品牌: TI 德州仪器

封装: SOIC 1.2V 250mA 8Pin

当前型号

PMOS稳压器

当前型号

型号: TPS7201QDR

品牌: 德州仪器

封装: SOIC 1.2V 250mA 8Pin

完全替代

TEXAS INSTRUMENTS  TPS7201QDR  电压稳压器, LDO, 可调, 3V至10V输入, 190mV压差, 1.2V至9.75V/250mA输出, SOIC-8

TPS7201QD和TPS7201QDR的区别

型号: TPS7201QDRG4

品牌: 德州仪器

封装: SOIC 250mA 8Pin

类似代替

微功耗低压差( LDO)稳压器 MICROPOWER LOW-DROPOUT LDO VOLTAGE REGULATORS

TPS7201QD和TPS7201QDRG4的区别

型号: TPS7201QDG4

品牌: 德州仪器

封装: SOIC 250mA 8Pin

类似代替

微功耗低压差( LDO)稳压器 MICROPOWER LOW-DROPOUT LDO VOLTAGE REGULATORS

TPS7201QD和TPS7201QDG4的区别
