AMC1302

AMC1302是一款精密隔离放大器，带有电容隔离栅，具有很强的抗磁干扰能力。该屏障提供5 kV RMS （最大值）的增强隔离，具有非常长的寿命和低功耗。当与隔离电源一起使用时，该器件可隔离在不同共模电压电平下工作的元件。此外，AMC1302还可以保护低压设备免受损坏。

AMC1302的输入经过优化，可直接连接到分流电阻或其他低压电平信号源。±50mV的输入电压范围可显着降低分流器的功耗。此外，AMC1302的低端电源电流和电压允许使用低成本的隔离电源解决方案。该器件的性能支持精确的电流控制，从而实现系统级功耗和低转矩纹波，这在电机控制应用中尤为重要。AMC1302的集成输入共模过压和缺少高端电源电压检测功能简化了系统级诊断。

• ±50 mV输入电压范围，用于低耗散，基于分流电阻的电流测量

• 固定低漂移增益：41±0.3％，±50 ppm /°C

• 低输入失调和漂移：±100μV，±0.8μV/°C

• 低非线性和漂移：±0.03％，±1 ppm /°C

• 采用3.3 V电源供电时，具有极低的隔离高侧功耗

• 系统级诊断功能

• 安全相关认证：

• 符合DIN V VDE V 0884-11的7071-V PK增强隔离（VDE V 0884-11）：2017-01

• 5000-V RMS 隔离每UL1577 1分钟

• 扩展的工业温度范围：
  -55°C至+ 125°C

• 高CMTI：80 kV /μs（典型值），55 kV /μs（最小值）

• 所有商标均为其各自所有者的财产。

Input range (Vp-p) Isolation working voltage VIOWM (rms) (V) Isolation transient overvoltage VIOTM (peak) (V) CMTI (Min) (kV/μs) Input offset (+/-) (Max) (mV) Input offset drift (+/-) (Typ) (uV/C) Gain error (+/-) (Max) (%) Gain error drift (+/-) (Typ) (ppm/°C) Gain non-linearity (+/-) (Max) (%) Small Signal Bandwidth (Typ) (kHz) Rating Operating temperature range (C)   AMC1302-Q1 AMC1301-Q1 AMC1311-Q1 ±0.05     ±0.25     2     1500     1000     1500     7000     7000     7000     75     15     15     0.1     0.2     9.9     0.15     1     20     0.3     0.3     1     15     15     30     0.03     0.03     0.04     280     210     220     Automotive     Automotive     Automotive     -40 to 125     -40 to 125     -40 to 125

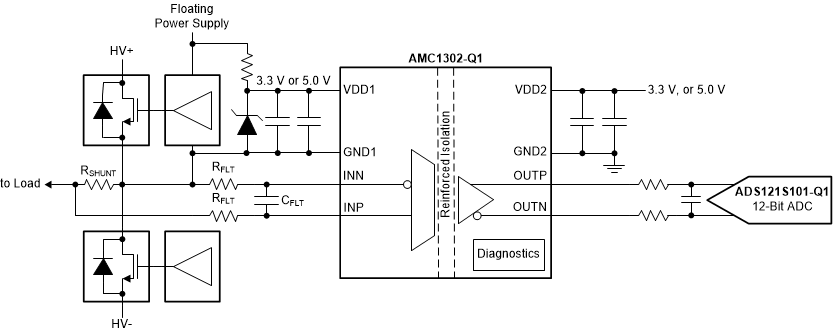

AMC1302-Q1 - 功能方框图
