SN74LVC00APW、SN74LVC00APWR、MC74LCX00DT对比区别

高亮显示差异参数

型号 SN74LVC00APW SN74LVC00APWR MC74LCX00DT

描述 TEXAS INSTRUMENTS  SN74LVC00APW  与非门, LVC系列, 4门, 2输入, 24 mA, 1.65V至3.6V, TSSOP-14TEXAS INSTRUMENTS  SN74LVC00APWR  与非门, LVC系列, 4门, 2输入, 24 mA, 1.65V至3.6V, TSSOP-14低电压CMOS四2输入与非门 Low-Voltage CMOS Quad 2-Input NAND Gate

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) ON Semiconductor (安森美)

分类 逻辑芯片逻辑芯片逻辑芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 14 14 14

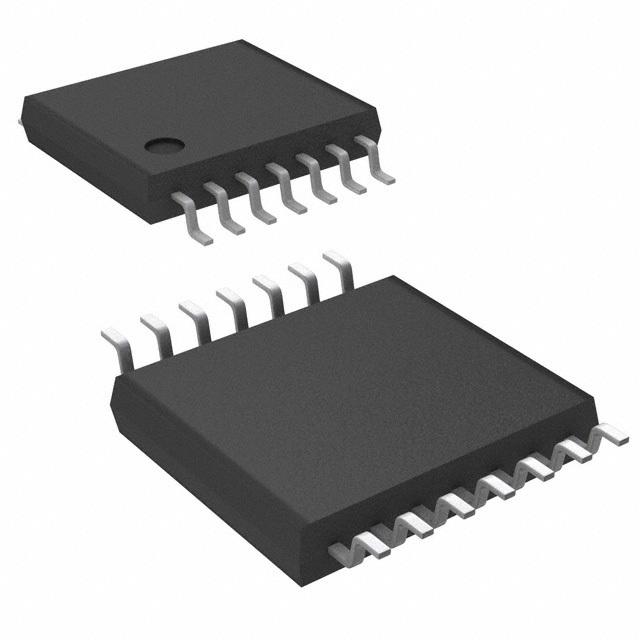

封装 TSSOP-14 TSSOP-14 TSSOP-14

电源电压(DC) 2.00V ~ 3.60V 2.00V ~ 3.60V 3.60V (max)

输出接口数 1 1 -

输出电流 24 mA 24 mA -

电路数 4 4 4

针脚数 14 14 -

传送延迟时间 4.30 ns 4.30 ns -

电压波节 3.30 V, 2.70 V, 2.50 V 3.30 V, 2.70 V, 2.50 V -

逻辑门个数 4 4 4

输出电流驱动 -1.00 mA -1.00 mA -

输入数 2 2 2

工作温度(Max) 125 ℃ 125 ℃ 85 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

电源电压 1.65V ~ 3.6V 1.65V ~ 3.6V 2V ~ 3.6V

电源电压(Max) 3.6 V 3.6 V -

电源电压(Min) 1.65 V 1.65 V -

长度 5 mm 5 mm 5.1 mm

宽度 4.4 mm 4.4 mm 4.5 mm

高度 1.15 mm 1.15 mm 1.05 mm

封装 TSSOP-14 TSSOP-14 TSSOP-14

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 85℃

产品生命周期 Active Active Unknown

包装方式 Tube Tape & Reel (TR) Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Contains Lead

REACH SVHC标准 No SVHC No SVHC -

REACH SVHC版本 2015/06/15 2015/06/15 -
