LM2596DSADJR4G、LM2596S-ADJ/NOPB、TL2575-ADJIKTTR对比区别

高亮显示差异参数

型号 LM2596DSADJR4G LM2596S-ADJ/NOPB TL2575-ADJIKTTR

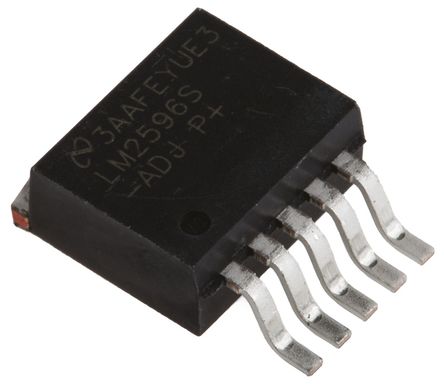

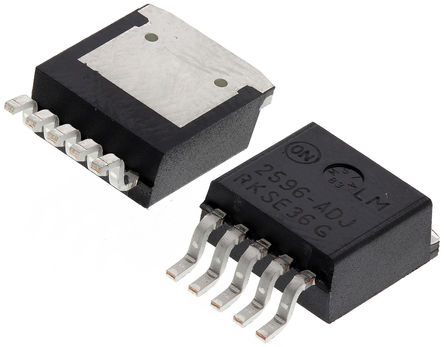

描述 ON SEMICONDUCTOR  LM2596DSADJR4G  DC-DC Switching Buck (Step Down) Regulator, Adj., 4.5V-40Vin, 1.23V-37V/3A out, 150 kHz, TO-263-5 新TEXAS INSTRUMENTS  LM2596S-ADJ/NOPB  直流-直流开关降压(逐步递减)稳压器, 可调, 4.5V-40V输入, 1.2V-37V输出, 3A输出, TO-263-5TEXAS INSTRUMENTS  TL2575-ADJIKTTR  直流-直流开关降压(逐步递减)稳压器, 可调, 4.75V-40V输入, 1.23V-37V输出, 1A输出, TO-263-5

数据手册 ---

制造商 ON Semiconductor (安森美) TI (德州仪器) TI (德州仪器)

分类 稳压芯片DC/DC转换器DC/DC转换器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 5 5 5

封装 TO-263-6 TO-263-6 TO-263-5

输出接口数 1 1 1

输出电压 1.23V ~ 37V 1.2V ~ 37V 1.23V ~ 37V

输出电流 3 A 3 A 1 A

针脚数 5 5 5

静态电流 10 mA 5.00 mA 5 mA

调节输出数 - 1 1

开关频率 150 kHz 150 kHz 63 kHz

过温保护 - - Yes

拓扑结构 Step-Down Buck Buck

输入电压(Max) 40 V 40 V 40 V

输入电压(Min) 4.5 V 4.5 V 4.75 V

输出电压(Max) 37 V 37 V 37 V

输出电压(Min) 1.23 V 1.2 V 1.23 V

输出电流(Max) 3 A 3 A 1 A

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

电源电压 4.5 V - 4.75 V

电源电压(Min) - - 4.75 V

输入电压 40 V 40 V 4.75V ~ 40V

无卤素状态 Halogen Free - -

频率 - 150 kHz -

电源电压(DC) - 45.0V (max) -

通道数 - 1 -

长度 10.24 mm 10.16 mm 10.67 mm

宽度 4.572 mm 8.64 mm 9.65 mm

高度 9.347 mm 4.57 mm 4.83 mm

封装 TO-263-6 TO-263-6 TO-263-5

重量 - - 0.0254592342272 kg

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC No SVHC

REACH SVHC版本 2015/12/17 2015/06/15 2015/06/15

ECCN代码 - - EAR99
