SN74S09D、SN74S09DRG4、SN74S09DG4对比区别
型号 SN74S09D SN74S09DRG4 SN74S09DG4
描述 四路2输入正与门与集电极开路输出 QUADRUPLE 2-INPUT POSITIVE-AND GATES WITH OPEN-COLLECTOR OUTPUTS逻辑门 Quad 2 input pos AND gates逻辑门 Quad 2 input pos AND gates
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 逻辑芯片逻辑控制器逻辑芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 14

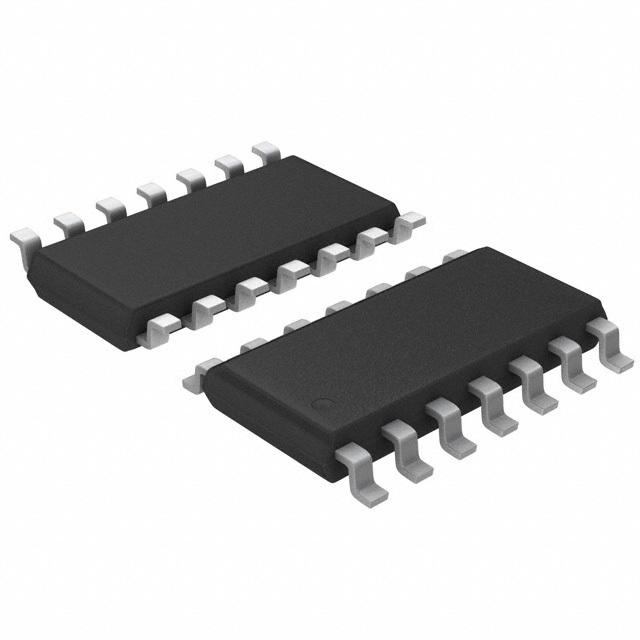

封装 SOIC-14 SOIC-14 SOIC-14
电源电压(DC) 4.75V ~ 5.25V - 4.75V ~ 5.25V
输出电流 20 mA 20.0 mA 20.0 mA
电路数 4 4 4
电压波节 5.00 V - 5.00 V
逻辑门个数 4 - 4
输入数 2 2 2
工作温度(Max) 70 ℃ 70 ℃ 70 ℃
工作温度(Min) 0 ℃ 0 ℃ 0 ℃
电源电压 4.75V ~ 5.25V 4.75V ~ 5.25V 4.75V ~ 5.25V
电源电压(Max) 5.25 V - -
电源电压(Min) 4.75 V - -
长度 8.65 mm 8.65 mm 8.65 mm
宽度 3.91 mm 3.91 mm 3.91 mm
高度 1.58 mm 1.58 mm 1.58 mm
封装 SOIC-14 SOIC-14 SOIC-14
工作温度 0℃ ~ 70℃ 0℃ ~ 70℃ 0℃ ~ 70℃
产品生命周期 Active Unknown Active
包装方式 Tube Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/06/15 - -
