SN74S09DRG4
TI(德州仪器)
电子元器件分类
SN74S09DRG4中文资料参数规格
技术参数
输出电流 20.0 mA
电路数 4
输入数 2
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 4.75V ~ 5.25V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
长度 8.65 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-14
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74S09DRG4引脚图与封装图
SN74S09DRG4引脚图

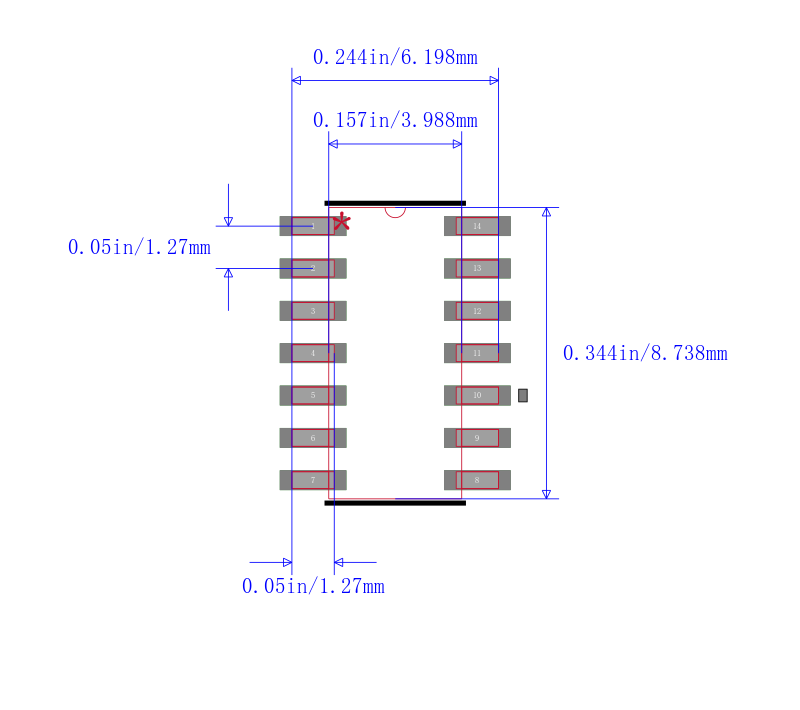

SN74S09DRG4封装图

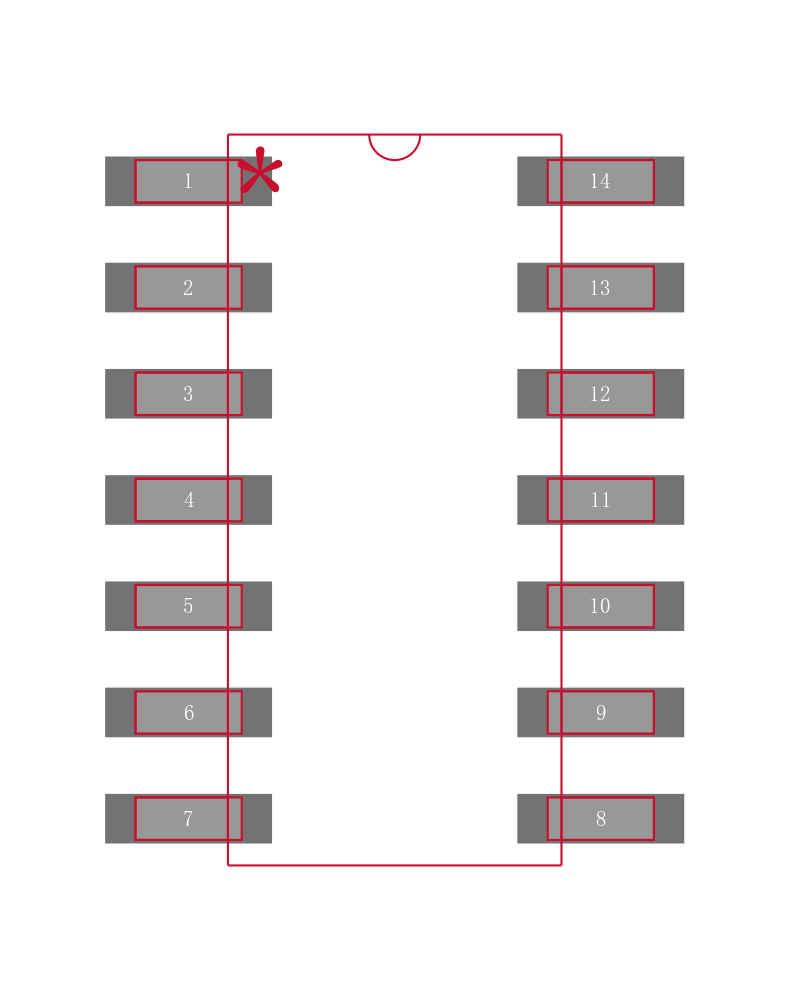

SN74S09DRG4封装焊盘图
在线购买SN74S09DRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74S09DRG4 | TI 德州仪器 | 逻辑门 Quad 2 input pos AND gates | 搜索库存 |
替代型号SN74S09DRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74S09DRG4 品牌： TI 德州仪器 封装： 14-SOIC 14Pin | 当前型号 | 逻辑门 Quad 2 input pos AND gates | 当前型号 |
| 型号： SN74S09DR 品牌： 德州仪器 封装： SOIC 14Pin | 完全替代 | AND Gate 4Element 2IN Bipolar 14Pin SOIC T/R | SN74S09DRG4和SN74S09DR的区别 |
| 型号： SN74S09DE4 品牌： 德州仪器 封装： 14-SOIC 4.75V to 5.25V 14Pin | 完全替代 | IC GATE AND 4CH 2-INP 14-SOIC | SN74S09DRG4和SN74S09DE4的区别 |
| 型号： SN74S09DG4 品牌： 德州仪器 封装： 14-SOIC 4.75V to 5.25V 14Pin | 完全替代 | 逻辑门 Quad 2 input pos AND gates | SN74S09DRG4和SN74S09DG4的区别 |
