TLV2783IDGS、TLV2783IDGSG4、TLV2783IDGSR对比区别

高亮显示差异参数

型号 TLV2783IDGS TLV2783IDGSG4 TLV2783IDGSR

描述 家庭1.8 V高速轨到轨输入/输出运算放大器，带有关断 FAMILY OF 1.8 V HIGH-SPEED RAIL-TO-RAIL INPUT/OUTPUT OPERATIONAL AMPLIFIERS WITH SHUTDOWNDual 1.8V IO, 8MHz Amplifier with Shutdown 10-VSSOP -40℃ to 125℃家庭的1.8V高速轨至轨输入输出运算放大器，带有关断 FAMILY OF 1.8V HIGH SPEED RAIL TO RAIL INPUT OUTPUT OPERATIONAL AMPLIFIERS WITH SHUTDOWN

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 放大器、缓冲器运算放大器放大器、缓冲器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 10 10 10

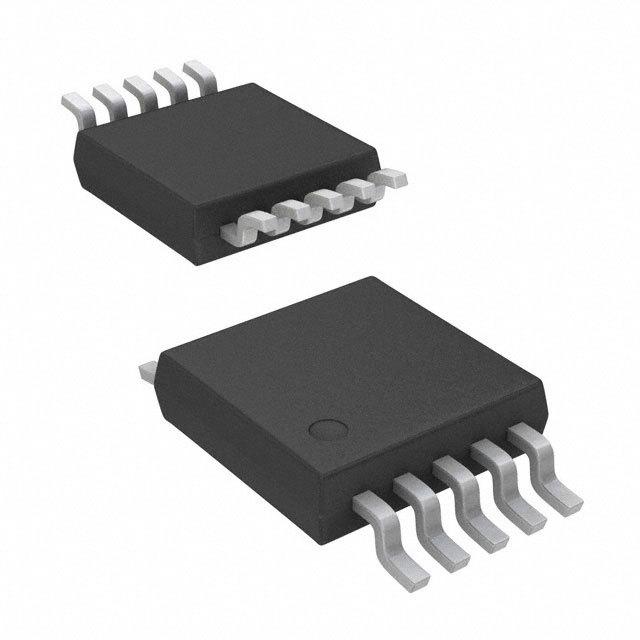

封装 VSSOP-10 VSSOP-10 VSSOP-10

输出电流 - 23mA @2.7V -

供电电流 650 µA 650 µA 650 µA

电路数 2 2 2

通道数 2 2 2

耗散功率 0.485 W 0.485 W 0.485 W

共模抑制比 70 dB 70 dB 70 dB

输入补偿漂移 8.00 µV/K 8.00 µV/K 8.00 µV/K

带宽 8.00 MHz 8.00 MHz 8.00 MHz

转换速率 5.00 V/μs 5.00 V/μs 5.00 V/μs

增益频宽积 8 MHz 8 MHz 8 MHz

输入补偿电压 250 µV 250 µV 250 µV

输入偏置电流 2.5 pA 2.5 pA 2.5 pA

工作温度(Max) - 125 ℃ -

工作温度(Min) - -40 ℃ -

增益带宽 8 MHz 8 MHz 8 MHz

耗散功率(Max) 485 mW 485 mW 485 mW

共模抑制比(Min) 70 dB 70 dB 70 dB

封装 VSSOP-10 VSSOP-10 VSSOP-10

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tube Rail, Tube Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free
