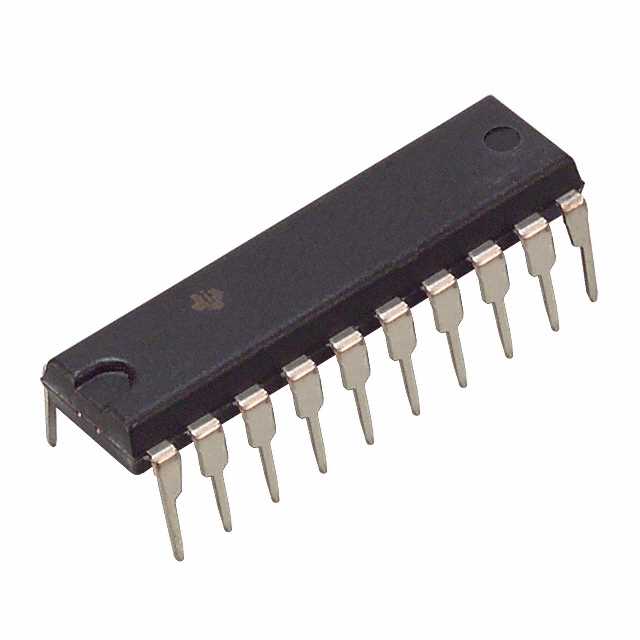

CD74HC534E、CD74HC534EG4、M74HC534B1R对比区别

高亮显示差异参数

型号 CD74HC534E CD74HC534EG4 M74HC534B1R

描述 74HC 系列触发器和闩锁，Texas InstrumentsTexas Instruments 的 74HC 系列 CMOS 逻辑 IC 的一系列触发器和闩锁。 74HC 系列使用硅门 CMOS 技术，以实现类似于 LSTTL 系列的工作速度，但具有标准 CMOS 集成电路的低功耗。### 74HC 系列Ic d-Type Pos Trg Sngl 20dip八路D型触发器具有三态输出反相FLOP OCTAL D-TYPE FLIP FLOP WITH 3 STATE OUTPUT INVERTING

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) ST Microelectronics (意法半导体)

分类 触发器逻辑控制器触发器

安装方式 Through Hole Through Hole Through Hole

引脚数 20 - -

封装 DIP-20 DIP-20 DIP-20

频率 23 MHz - -

电源电压(DC) 2.00V (min) - -

输出接口数 8 - -

输出电流 7.80 mA - -

时钟频率 60 MHz 60 MHz 90 MHz

位数 8 - -

输入电容 10 pF 10 pF 5 pF

输入数 8 - -

工作温度(Max) 125 ℃ - 125 ℃

工作温度(Min) -55 ℃ - -55 ℃

电源电压 2V ~ 6V 2V ~ 6V 2V ~ 6V

电路数 - - 1

长度 24.33 mm - 25.4 mm

宽度 6.35 mm - 7.1 mm

高度 4.57 mm - 2.68 mm

封装 DIP-20 DIP-20 DIP-20

工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ (TA) -55℃ ~ 125℃ (TA)

产品生命周期 Active Unknown Not Recommended for New Designs

包装方式 Tube - Tube, Rail

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free 无铅 Lead Free

REACH SVHC标准 No SVHC - -

ECCN代码 EAR99 - -
