M74HC534B1R中文资料参数规格
技术参数
电路数 1
时钟频率 90 MHz
输入电容 5 pF
工作温度Max 125 ℃
工作温度Min -55 ℃
电源电压 2V ~ 6V
封装参数
安装方式 Through Hole
封装 DIP-20
外形尺寸
长度 25.4 mm
宽度 7.1 mm
高度 2.68 mm
封装 DIP-20
物理参数
工作温度 -55℃ ~ 125℃ TA
其他
产品生命周期 Not Recommended for New Designs
包装方式 Tube, Rail
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
M74HC534B1R引脚图与封装图

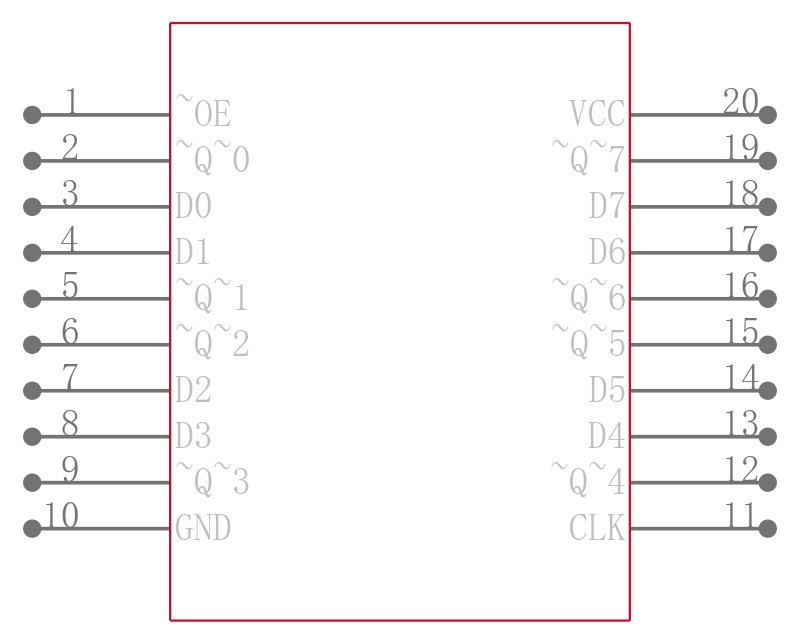

M74HC534B1R引脚图

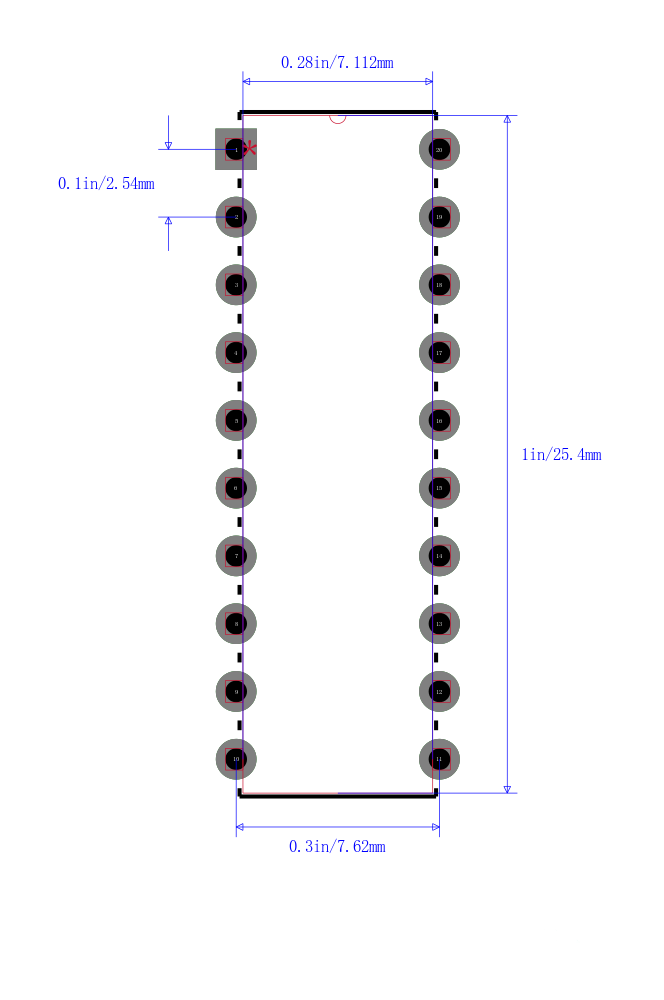

M74HC534B1R封装图

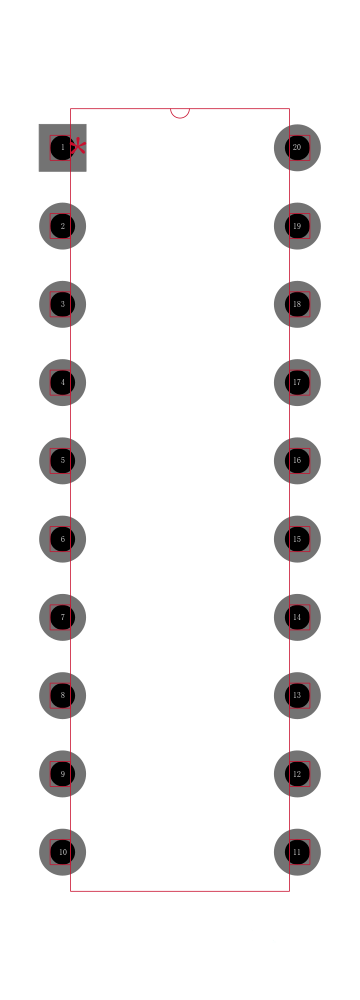

M74HC534B1R封装焊盘图
在线购买M74HC534B1R
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| M74HC534B1R | ST Microelectronics 意法半导体 | 八路D型触发器具有三态输出反相FLOP OCTAL D-TYPE FLIP FLOP WITH 3 STATE OUTPUT INVERTING | 搜索库存 |
替代型号M74HC534B1R
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： M74HC534B1R 品牌： ST Microelectronics 意法半导体 封装： 20-DIP | 当前型号 | 八路D型触发器具有三态输出反相FLOP OCTAL D-TYPE FLIP FLOP WITH 3 STATE OUTPUT INVERTING | 当前型号 |
| 型号： CD74HC534EE4 品牌： 德州仪器 封装： 20-DIP 8Bit 2V 20Pin | 功能相似 | 高速CMOS逻辑八路D型触发器，三态反相上升沿触发 High-Speed CMOS Logic Octal D-Type Flip-Flop, Three-State Inverting Positive-Edge Triggered | M74HC534B1R和CD74HC534EE4的区别 |
