PM0805-2N2M、PM0805-2N2M-RC、CW201212-2N2J对比区别

高亮显示差异参数

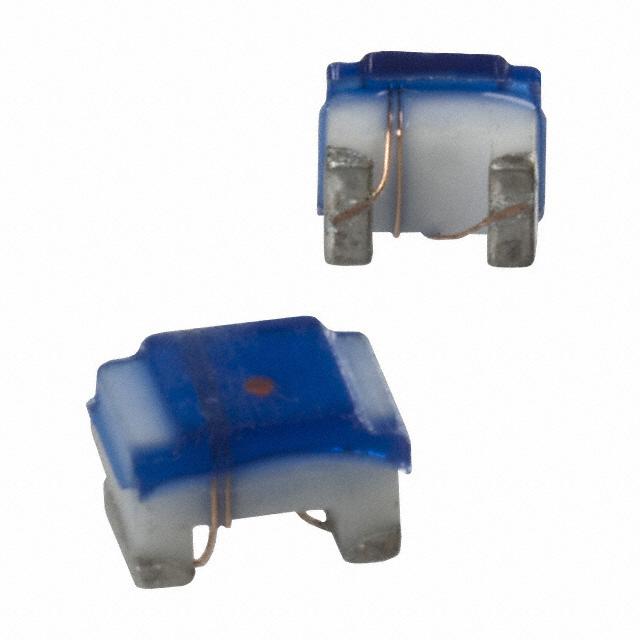

型号 PM0805-2N2M PM0805-2N2M-RC CW201212-2N2J

描述 0805 2.2nH ±20% 600mA0805 2.2nH ±20% 600mA0805 2.2nH ±5% 600mA

数据手册 ---

制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 - 2 2

封装(公制) 2012 2012 2012

封装 0805 0805 0805

额定电流 600 mA 600 mA 600 mA

容差 ±20 % ±20 % ±5 %

电感 2.20 nH 2.2 nH 0.0022 µH

自谐频率 6 GHz 6.00 GHz 6 GHz

Q值 15.0 15.0 50.0

电感公差 ±20 % ±20 % ±5 %

测试频率 250 MHz 250 MHz 250 MHz

电阻(DC） ≤80 mΩ 80 mΩ 60 mΩ

工作温度(Max) - 125 ℃ 125 ℃

工作温度(Min) - -55 ℃ -40 ℃

电阻(DC Max) - 0.08 Ω 0.06 Ω

额定电流(DC) - 600 mA -

屏蔽 No - -

长度 2.41 mm 2 mm 2.3 mm

宽度 1.78 mm 1.25 mm 1.7 mm

高度 1.78 mm 1.78 mm 1.4 mm

封装(公制) 2012 2012 2012

封装 0805 0805 0805

工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Obsolete Obsolete Active

包装方式 Cut Tape (CT), Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)

RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free

REACH SVHC版本 - 2016/06/20 -

ECCN代码 - - EAR99

HTS代码 - - 8504508000
