PM0805-2N2M-RC
数据手册.pdf
Bourns J.W. Miller
伯恩斯
被动器件
PM0805-2N2M-RC中文资料参数规格
技术参数
额定电流 600 mA
容差 ±20 %
电感 2.2 nH
自谐频率 6.00 GHz
Q值 15.0
电感公差 ±20 %
测试频率 250 MHz
电阻DC） 80 mΩ
额定电流DC 600 mA
工作温度Max 125 ℃
工作温度Min -55 ℃
电阻DC Max 0.08 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装公制 2012
封装 0805
外形尺寸
长度 2 mm
宽度 1.25 mm
高度 1.78 mm
封装公制 2012
封装 0805
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Obsolete
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2016/06/20
PM0805-2N2M-RC引脚图与封装图
PM0805-2N2M-RC引脚图

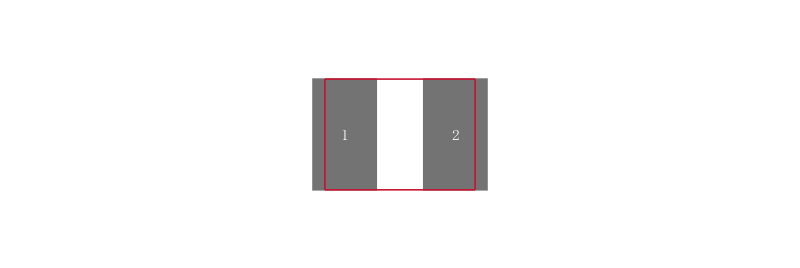

PM0805-2N2M-RC封装图

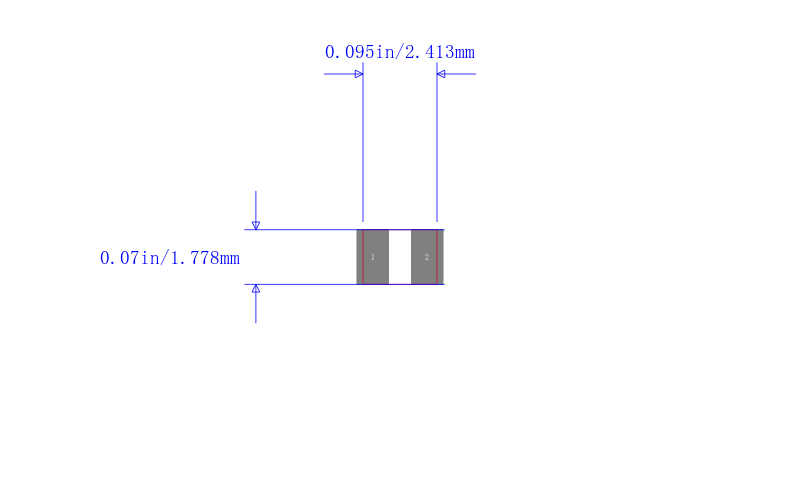

PM0805-2N2M-RC封装焊盘图
