AD844AN、AD844ANZ对比区别

高亮显示差异参数

型号 AD844AN AD844ANZ

描述 60兆赫， 2000 V / us的单片运算放大器 60 MHz, 2000 V/us Monolithic Op AmpAnalog Devices### 运算放大器，Analog Devices

数据手册 --

制造商 ADI (亚德诺) ADI (亚德诺)

分类 放大器、缓冲器运算放大器

安装方式 Through Hole Through Hole

引脚数 8 8

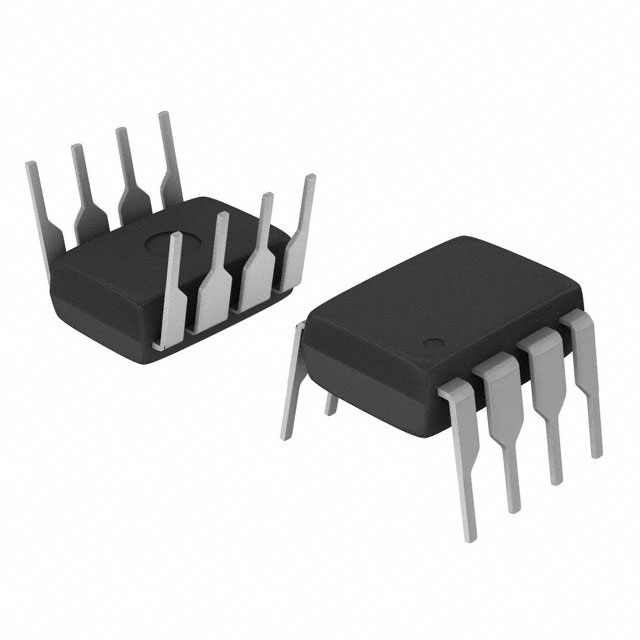

封装 PDIP-8 DIP-8

电源电压(DC) - 15.0 V

供电电流 6.5 mA 6.5 mA

电路数 1 1

通道数 1 1

针脚数 - 8

耗散功率 1.1 W 1.1 W

共模抑制比 100 dB 100 dB

输入电容 2.00 pF 2.00 pF

带宽 - 60 MHz

转换速率 2.00 kV/μs 2.00 kV/μs

增益频宽积 60 MHz 60 MHz

输入阻抗 10.0 MΩ 10.0 MΩ

输入补偿电压 50 µV 50 µV

输入偏置电流 200 pA 200 pA

工作温度(Max) 85 ℃ 85 ℃

工作温度(Min) -40 ℃ -40 ℃

3dB带宽 60 MHz 60 MHz

增益带宽 - 60 MHz

耗散功率(Max) 1100 mW 1100 mW

共模抑制比(Min) 95dB ~ 105dB 100 dB

电源电压(Max) - 18 V

长度 9.27 mm 9.27 mm

宽度 7.24 mm 7.24 mm

高度 3.43 mm 3.43 mm

封装 PDIP-8 DIP-8

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃

产品生命周期 Active Active

包装方式 Tube Tube

RoHS标准 Non-Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free

REACH SVHC标准 - No SVHC

军工级 Yes Yes

REACH SVHC版本 - 2015/12/17
