AD844AN
数据手册.pdfADI(亚德诺)
电子元器件分类
AD844AN中文资料参数规格
技术参数
供电电流 6.5 mA
电路数 1
通道数 1
耗散功率 1.1 W
共模抑制比 100 dB
输入电容 2.00 pF
转换速率 2.00 kV/μs
增益频宽积 60 MHz
输入阻抗 10.0 MΩ
输入补偿电压 50 µV
输入偏置电流 200 pA
工作温度Max 85 ℃
工作温度Min -40 ℃
3dB带宽 60 MHz
耗散功率Max 1100 mW
共模抑制比Min 95dB ~ 105dB
封装参数
安装方式 Through Hole
引脚数 8
封装 PDIP-8
外形尺寸
长度 9.27 mm
宽度 7.24 mm
高度 3.43 mm
封装 PDIP-8
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
军工级 Yes
AD844AN引脚图与封装图
AD844AN引脚图
AD844AN封装图
AD844AN电路图

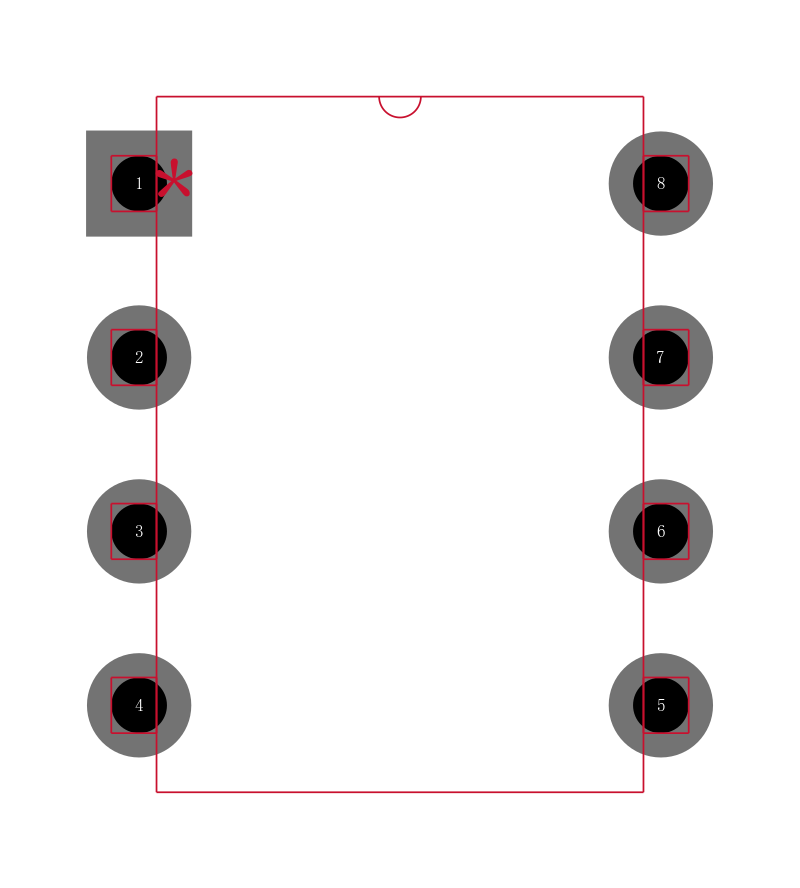

AD844AN封装焊盘图
在线购买AD844AN
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| AD844AN | ADI 亚德诺 | 60兆赫， 2000 V / us的单片运算放大器 60 MHz, 2000 V/us Monolithic Op Amp | 搜索库存 |
替代型号AD844AN
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： AD844AN 品牌： ADI 亚德诺 封装： PDIP-8 8Pin 2.00 kV/μs 1Channel | 当前型号 | 60兆赫， 2000 V / us的单片运算放大器 60 MHz, 2000 V/us Monolithic Op Amp | 当前型号 |
| 型号： AD844ANZ 品牌： 亚德诺 封装： SOIC 1Channel 8Pin | 功能相似 | Analog Devices### 运算放大器，Analog Devices | AD844AN和AD844ANZ的区别 |
