AD844ANZ
ADI(亚德诺) 主动器件

Analog Devices### 运算放大器,Analog Devices

电流反馈

Analog Devices 的一系列电流反馈运算放大器。 采用电流反馈拓扑的运算放大器能够实现比电压模式设备更好的高频性能,特别适用于直流精度要求更谨慎的高速和视频应用。

### 运算放大器,Analog Devices


得捷:
IC OPAMP CFA 1 CIRCUIT 8DIP


欧时:
电流反馈运算放大器Analog Devices 的一系列电流反馈运算放大器。 采用电流反馈拓扑的运算放大器能够实现比电压模式设备更好的高频性能,特别适用于直流精度要求更谨慎的高速和视频应用。### 运算放大器,Analog Devices


立创商城:
AD844ANZ


贸泽:
运算放大器 - 运放 2000V/US, WIDE BW OP AMP


艾睿:
Op Amp Single High Speed Amplifier ±18V 8-Pin PDIP N Tube


Jameco:
OP Amp Single General Purpose ±18 Volt 8-Pin PDIP


安富利:
OP Amp Single GP ±18V 8-Pin PDIP


Chip1Stop:
OP Amp Single GP ±18V 8-Pin PDIP N Tube


Verical:
Op Amp Single High Speed Amplifier ±18V 8-Pin PDIP N Tube


Newark:
# ANALOG DEVICES  AD844ANZ  Operational Amplifier, Single, 1 Amplifier, 60 MHz, 2000 V/µs, ± 4.5V to ± 18V, DIP, 8 Pins


罗切斯特:
AD844 - Operational Amplifier, 500uV Offset-Max, BIPolar, PDIP8


DeviceMart:
IC OPAMP CF 60MHZ 80MA 8DIP


Win Source:
IC OPAMP CFA 60MHZ 8DIP


AD844ANZ中文资料参数规格
技术参数

电源电压DC 15.0 V

供电电流 6.5 mA

电路数 1

通道数 1

针脚数 8

耗散功率 1.1 W

共模抑制比 100 dB

输入电容 2.00 pF

带宽 60 MHz

转换速率 2.00 kV/μs

增益频宽积 60 MHz

输入阻抗 10.0 MΩ

输入补偿电压 50 µV

输入偏置电流 200 pA

工作温度Max 85 ℃

工作温度Min -40 ℃

3dB带宽 60 MHz

增益带宽 60 MHz

耗散功率Max 1100 mW

共模抑制比Min 100 dB

电源电压Max 18 V

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP-8

外形尺寸

长度 9.27 mm

宽度 7.24 mm

高度 3.43 mm

封装 DIP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Imaging, Video & Vision, 成像, 视频和目视, 成像, Signal Processing, 视频和目视, 信号处理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2015/12/17

AD844ANZ引脚图与封装图

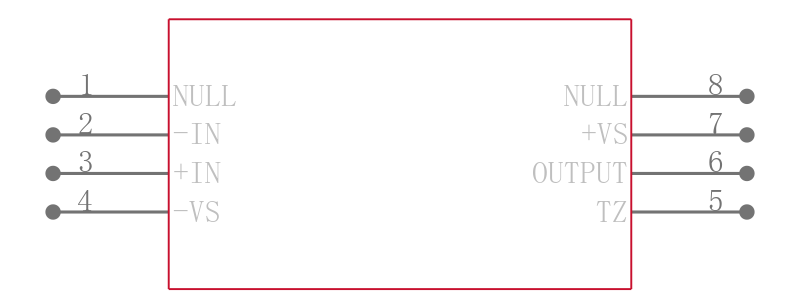

AD844ANZ引脚图

AD844ANZ引脚图

AD844ANZ封装图

AD844ANZ封装图

AD844ANZ电路图

AD844ANZ电路图

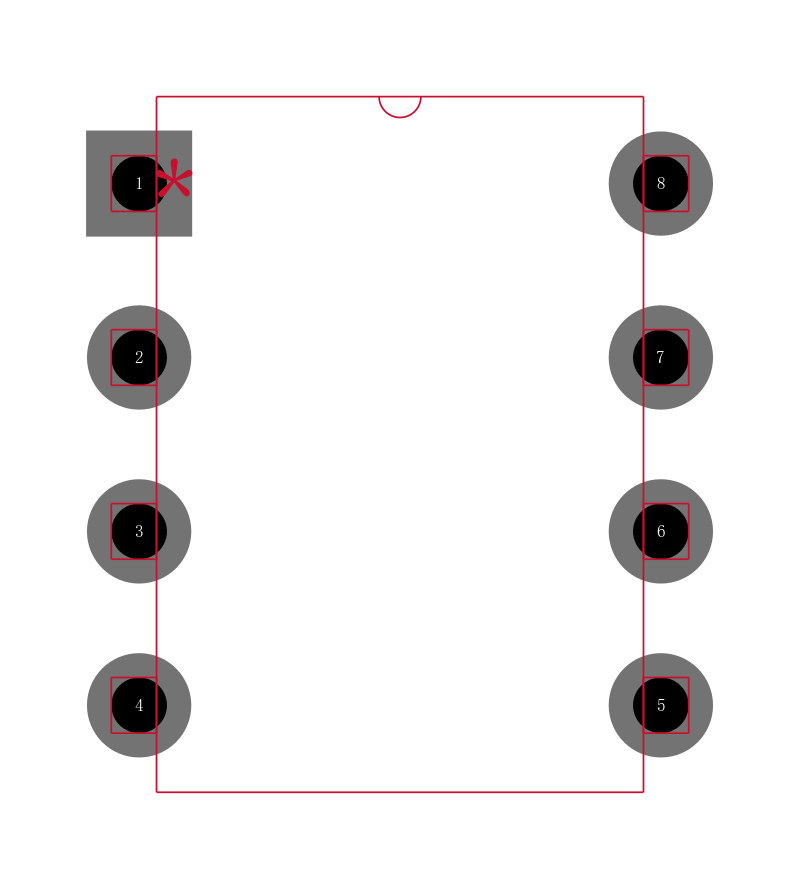

AD844ANZ封装焊盘图

AD844ANZ封装焊盘图

在线购买AD844ANZ
型号 制造商 描述 购买
AD844ANZ ADI 亚德诺 Analog Devices ### 运算放大器,Analog Devices 搜索库存
替代型号AD844ANZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: AD844ANZ

品牌: ADI 亚德诺

封装: SOIC 1Channel 8Pin

当前型号

Analog Devices### 运算放大器,Analog Devices

当前型号

型号: AD844AN

品牌: 亚德诺

封装: PDIP-8 8Pin 2.00 kV/μs 1Channel

功能相似

60兆赫, 2000 V / us的单片运算放大器 60 MHz, 2000 V/us Monolithic Op Amp

AD844ANZ和AD844AN的区别
