MC74AC157DTR2、SN74AHC157PWR、MC74AC157DTR2G对比区别

高亮显示差异参数

型号 MC74AC157DTR2 SN74AHC157PWR MC74AC157DTR2G

描述 四2输入多路复用器 Quad 2-Input MultiplexerTEXAS INSTRUMENTS  SN74AHC157PWR  芯片, 2输入, 四路, 数据选择器/多路复用器, TSSOP-16MC74AC157 系列 6 V 表面贴装 四通道 2输入 多路复用器 - TSSOP-16

数据手册 ---

制造商 ON Semiconductor (安森美) TI (德州仪器) ON Semiconductor (安森美)

分类 逻辑控制器逻辑控制器逻辑控制器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 16 16 16

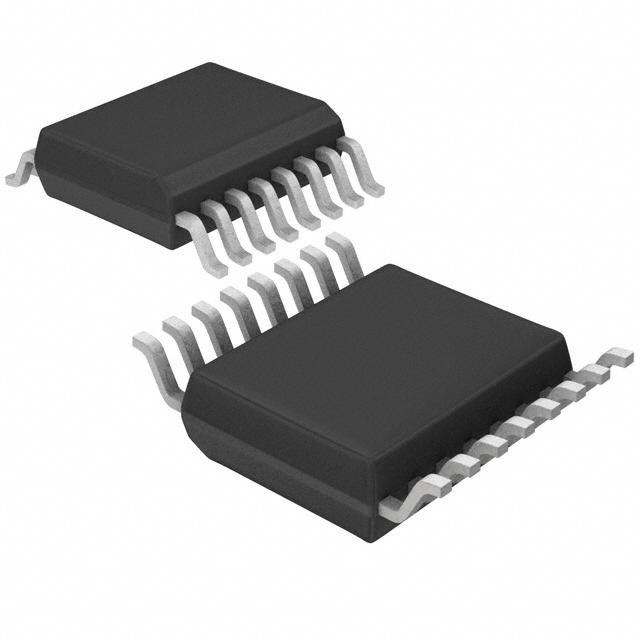

封装 TSSOP-16 TSSOP-16 TSSOP-16

无卤素状态 - - Halogen Free

输出接口数 - 4 4

触点类型 DPST DPST DPST

电路数 4 4 4

位数 4 2 4

输入数 - 8 8

工作温度(Max) 85 ℃ 125 ℃ 85 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

电源电压 2V ~ 6V 2V ~ 5.5V 2V ~ 6V

电源电压(Max) - 5.5 V 6 V

电源电压(Min) - 2 V 2 V

电源电压(DC) - 2.00V ~ 5.50V -

通道数 - 4 -

针脚数 - 16 -

极性 - Non-Inverting -

电压波节 - 5.00 V, 3.30 V -

带宽 - 110 MHz -

输出电流驱动 - -1.00 mA -

宽度 4.5 mm 4.4 mm 4.5 mm

封装 TSSOP-16 TSSOP-16 TSSOP-16

长度 5.1 mm 5 mm -

高度 1.05 mm 1.15 mm -

工作温度 -40℃ ~ 85℃ -40℃ ~ 125℃ -40℃ ~ 85℃

产品生命周期 Unknown Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2014/12/17 -

ECCN代码 - EAR99 EAR99
