SN74AHC157PWR

SN74AHC157PWR

TI(德州仪器) 电子元器件分类

TEXAS INSTRUMENTS  SN74AHC157PWR  芯片, 2输入, 四路, 数据选择器/多路复用器, TSSOP-16

SN74AHC 系列,Texas Instruments

过程:CMOS

电源电压:2 至 5.5 V


立创商城:
多路复用器 单电源 2V~5.5V


得捷:
IC MULTIPLEXER 4 X 2:1 16TSSOP


德州仪器TI:
Quadruple 2-Line To 1-Line Data Selectors / Multiplexers


欧时:
Texas Instruments SN74AHC157PWR 多路复用器, 四 2:1, 16引脚 TSSOP封装


e络盟:
数据选择器/多路复用器, HC系列, 4路, 2:1, 2 V至5.5 V, TSSOP-16


艾睿:
Multiplexer 1-Element CMOS 8-IN 16-Pin TSSOP T/R


安富利:
Multiplexer 1-Element CMOS 8-IN 16-Pin TSSOP T/R


Chip1Stop:
Multiplexer 1-Element CMOS 8-IN 16-Pin TSSOP T/R


Verical:
Multiplexer 1-Element CMOS 8-IN 16-Pin TSSOP T/R


Newark:
Data Selector / Multiplexer, HC Family, 4 Channels, 2:1, 2 V to 5.5 V, TSSOP-16


DeviceMart:
IC 2-1 QUAD SELECT/MUX 16-TSSOP


Win Source:
Multiplexer 4 x 2:1 16-TSSOP


SN74AHC157PWR中文资料参数规格
技术参数

电源电压DC 2.00V ~ 5.50V

输出接口数 4

触点类型 DPST

电路数 4

通道数 4

针脚数 16

位数 2

极性 Non-Inverting

电压波节 5.00 V, 3.30 V

带宽 110 MHz

输出电流驱动 -1.00 mA

输入数 8

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

长度 5 mm

宽度 4.4 mm

高度 1.15 mm

封装 TSSOP-16

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/12/17

海关信息

ECCN代码 EAR99

SN74AHC157PWR引脚图与封装图

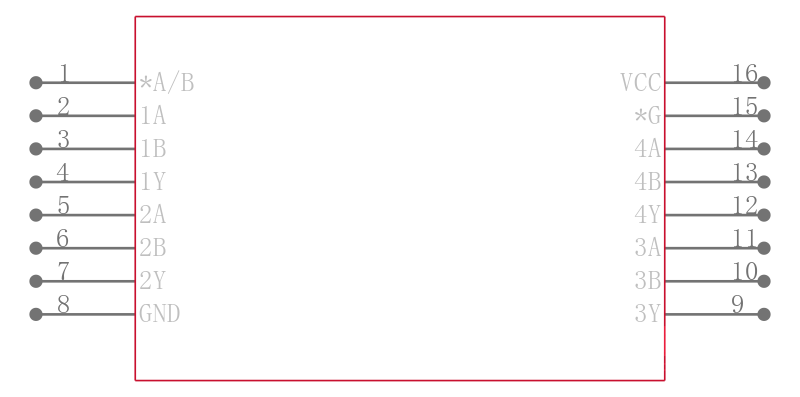

SN74AHC157PWR引脚图

SN74AHC157PWR引脚图

SN74AHC157PWR封装图

SN74AHC157PWR封装图

SN74AHC157PWR封装焊盘图

SN74AHC157PWR封装焊盘图

在线购买SN74AHC157PWR
型号 制造商 描述 购买
SN74AHC157PWR TI 德州仪器 TEXAS INSTRUMENTS  SN74AHC157PWR  芯片, 2输入, 四路, 数据选择器/多路复用器, TSSOP-16 搜索库存
替代型号SN74AHC157PWR
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: SN74AHC157PWR

品牌: TI 德州仪器

封装: TSSOP 2Bit 2V to 5.5V 16Pin

当前型号

TEXAS INSTRUMENTS  SN74AHC157PWR  芯片, 2输入, 四路, 数据选择器/多路复用器, TSSOP-16

当前型号

型号: SN74AHC157PWRG4

品牌: 德州仪器

封装: TSSOP 2Bit 2V to 5.5V 16Pin

完全替代

四路2号线到1线数据选择器/多路复用器 QUADRUPLE 2-LINE TO 1-LINE DATA SELECTORS/MULTIPLEXERS

SN74AHC157PWR和SN74AHC157PWRG4的区别

型号: SN74AHC157PWRE4

品牌: 德州仪器

封装: 2V to 5.5V 16Pin

完全替代

四路2号线到1线数据选择器/多路复用器 QUADRUPLE 2-LINE TO 1-LINE DATA SELECTORS/MULTIPLEXERS

SN74AHC157PWR和SN74AHC157PWRE4的区别

型号: SN74AHC157PW

品牌: 德州仪器

封装: 16-TSSOP 2Bit 2V to 5.5V 16Pin

类似代替

四路2号线到1线数据选择器/多路复用器 QUADRUPLE 2-LINE TO 1-LINE DATA SELECTORS/MULTIPLEXERS

SN74AHC157PWR和SN74AHC157PW的区别
