TPS74301KTWT、TPS74301KTWTG3、TPS74301KTWR对比区别

高亮显示差异参数

型号 TPS74301KTWT TPS74301KTWTG3 TPS74301KTWR

描述 1.5A超LDO ，可编程序 1.5A Ultra-LDO with Programmable Sequencing1.5A超LDO ，可编程序 1.5A Ultra-LDO with Programmable Sequencing1.5A超LDO ，可编程序 1.5A Ultra-LDO with Programmable Sequencing

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 8 8 8

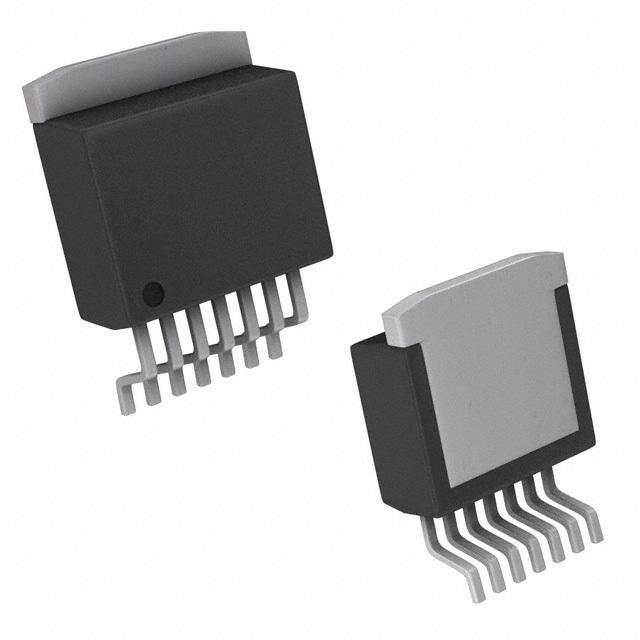

封装 TO-263-8 TO-263-7 TO-263-7

输出接口数 1 1 1

输入电压(DC) 5.50V (max) - -

输出电压 0.796V ~ 3.6V 0.796V ~ 3.6V 0.796V ~ 3.6V

输出电流 1.5 A 1.5 A 1.5 A

供电电流 115µA ~ 1.5mA - -

耗散功率 4980 W 4980 W 4980 W

静态电流 3.00 mA 3.00 mA 3.00 mA

输出电容类型 Ceramic Ceramic Ceramic

跌落电压 0.06V @1.5A 0.06V @1.5A 0.06V @1.5A

调节输出数 1 1 1

输入电压(Max) 5.5 V 5.5 V 5.5 V

输入电压(Min) 0.8 V 0.8 V 0.8 V

输出电压(Max) 3.6 V - -

输出电压(Min) 0.8 V - -

输出电流(Max) 1.5 A - 1.5 A

工作温度(Max) 85 ℃ - 85 ℃

工作温度(Min) -40 ℃ - -40 ℃

精度 1 % - ±1 %

输入电压 0.8V ~ 5.5V 0.8V ~ 5.5V 0.8V ~ 5.5V

耗散功率(Max) - - 5.32 W

封装 TO-263-8 TO-263-7 TO-263-7

长度 - - 10.1 mm

宽度 - - 8.89 mm

高度 - - 4.44 mm

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free
