TPS74301KTWTG3

TI(德州仪器) 主动器件

1.5A超LDO ，可编程序 1.5A Ultra-LDO with Programmable Sequencing

PMIC - 稳压器 - 线性正可调式 1 输出 1.5A DDPAK/TO-263-7

艾睿:
LDO Regulator Pos 0.796V to 3.6V 1.5A 8-Pin7+Tab TO-263 T/R

安富利:
LDO Regulator Pos 0.796V to 3.6V 1.5A 8-Pin7+Tab PFM T/R

Verical:
LDO Regulator Pos 0.796V to 3.6V 1.5A 8-Pin7+Tab TO-263 T/R

TPS74301KTWTG3中文资料参数规格

技术参数

输出接口数 1

输出电压 0.796V ~ 3.6V

输出电流 1.5 A

耗散功率 4980 W

静态电流 3.00 mA

输出电容类型 Ceramic

跌落电压 0.06V @1.5A

调节输出数 1

输入电压Max 5.5 V

输入电压Min 0.8 V

输入电压 0.8V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 8

封装 TO-263-7

外形尺寸

封装 TO-263-7

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TPS74301KTWTG3引脚图与封装图

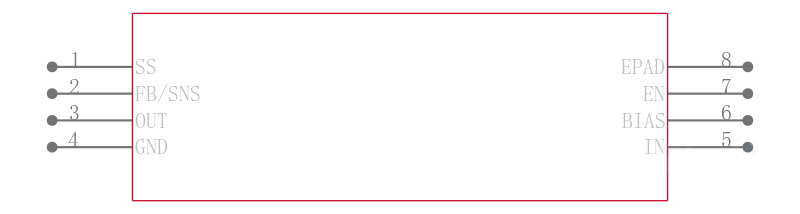

TPS74301KTWTG3引脚图

TPS74301KTWTG3封装图

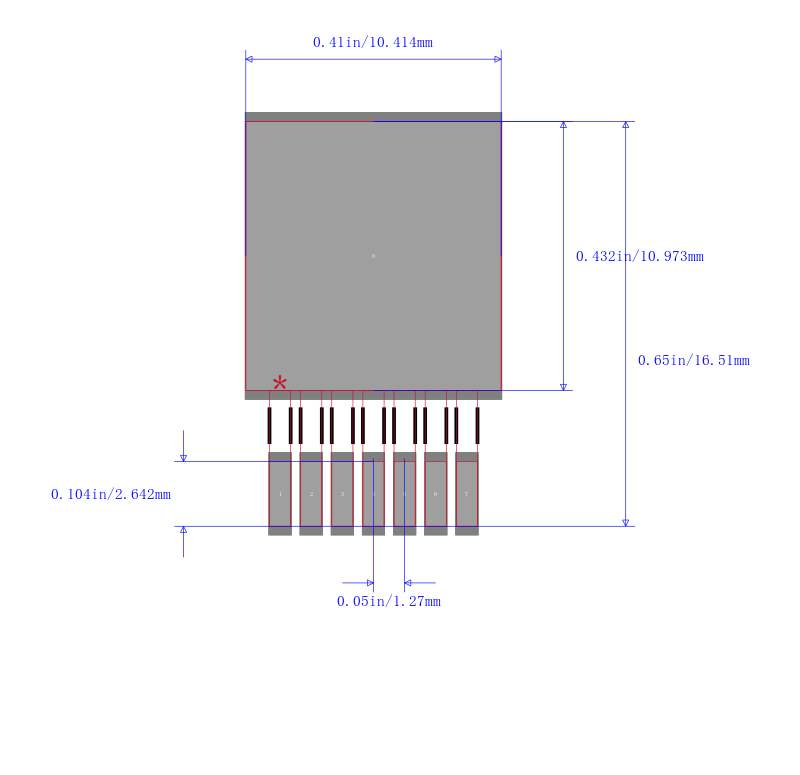

TPS74301KTWTG3封装焊盘图
