DCP010505P、DCP010505BP-U/700、DCP010505BP-U/7E4对比区别

高亮显示差异参数

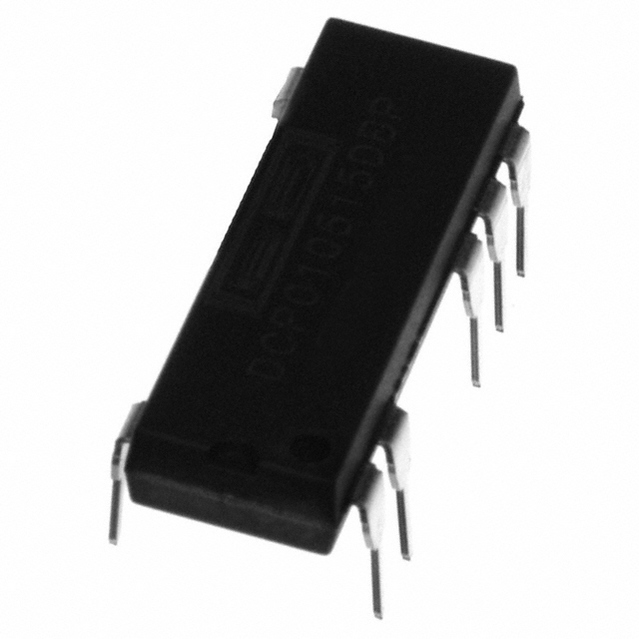

型号 DCP010505P DCP010505BP-U/700 DCP010505BP-U/7E4

描述 MINIATURE 5V INPUT, 1W ISOLATED UNREGULATED DC-DC CONVERTERS1W 和 2W 功率微型模块，Texas Instruments### 隔离电源模块，Texas Instruments微型1W隔离未稳压DC / DC转换器 Miniature, 1W Isolated UNREGULATED DC/DC CONVERTERS

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 主动器件DC/DC转换器DC/DC转换器

安装方式 Through Hole Surface Mount Surface Mount

封装 DIP-14 SOP-14 SOP-14

引脚数 - 14 7

输出接口数 1 1 1

输入电压(DC) 5.00 V 4.50V ~ 5.50V 4.50V ~ 5.50V

输出电压 5.00 V 5 V 5 V

电源电压(DC) - 5.00 V 5.00 V

额定功率 - 1 W 1 W

输出电流 - 200 mA 0.2 A

静态电流 - 20.0 mA 20.0 mA

调节输出数 - 1 1

隔离电压 - 1 kV 1 kV

开关频率 - 800 kHz 800 kHz

输入电压(Max) - 5.5 V 5.5 V

输入电压(Min) - 4.5 V 4.5 V

输出电流(Max) - 200 mA 200 mA

输出功率(Max) - 0.97 W 0.97 W

工作温度(Max) - 100 ℃ 100 ℃

工作温度(Min) - -40 ℃ -40 ℃

输入电压 - 4.5V ~ 5.5V 4.5V ~ 5.5V

频率 - 800 kHz -

针脚数 - 14 -

输出功率 - 1 W -

输出电压(Max) - 5.25 V -

输出电压(Min) - 4.75 V -

额定功率(Max) - 100 mW -

长度 18.7 mm 19.69 mm 18.7 mm

宽度 6.10 mm 7.11 mm 6.10 mm

高度 5.33 mm 4.95 mm 3.94 mm

封装 DIP-14 SOP-14 SOP-14

产品生命周期 Unknown Active Active

包装方式 Rail Each Tape & Reel (TR)

RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2014/12/17 -

工作温度 - -40℃ ~ 100℃ -40℃ ~ 100℃
