MC74LCX125D、MC74LCX125DR2G、SN74LVC125ADR对比区别
型号 MC74LCX125D MC74LCX125DR2G SN74LVC125ADR
描述 低电压CMOS四路缓冲电压为5 V容限输入和输出（三态，非反相） Low-Voltage CMOS Quad Buffer With 5 V−Tolerant Inputs and Outputs (3−State, Non−Inverting)74LCX 系列，On Semiconductor高级高速（低电压）CMOS 逻辑 工作电压范围：2.0 至 3.6V 5V 容差输入和输出 ### 74LCX 系列TEXAS INSTRUMENTS SN74LVC125ADR 缓冲器/线路驱动器, 非反相, 3态, 4门, 1输入, 1.65V至3.6V, SOIC-14
数据手册 ---
制造商 ON Semiconductor (安森美) ON Semiconductor (安森美) TI (德州仪器)
分类 逻辑控制器逻辑控制器逻辑控制器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 16 14 14

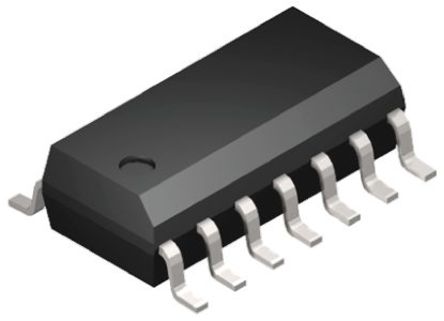

封装 SOIC-14 SOIC-14 SOIC-14
电源电压(DC) 3.60V (max) 3.60V (max) 1.65V ~ 3.60V
电路数 4 - 4
位数 4 4 4
电源电压 2V ~ 3.6V 2V ~ 3.6V 1.65V ~ 3.6V
无卤素状态 - Halogen Free -
输出接口数 - 4 4
通道数 - 4 4
针脚数 - 14 14
输入数 - 4 4
工作温度(Max) - 85 ℃ 125 ℃
工作温度(Min) - -40 ℃ -40 ℃
电源电压(Max) - 3.6 V 3.6 V
电源电压(Min) - 2 V 1.65 V
传送延迟时间 - - 4.80 ns
电压波节 - - 3.30 V, 2.70 V, 2.50 V, 1.80 V
耗散功率 - - 500 mW
逻辑门个数 - - 4
输出电流驱动 - - -1.00 mA
耗散功率(Max) - - 500 mW
封装 SOIC-14 SOIC-14 SOIC-14
长度 - 8.75 mm 8.65 mm
宽度 - 4 mm 3.91 mm
高度 - 1.5 mm 1.58 mm
工作温度 -40℃ ~ 85℃ (TA) -40℃ ~ 85℃ (TA) -40℃ ~ 125℃ (TA)
产品生命周期 Unknown Active Active
包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/06/15
ECCN代码 - EAR99 EAR99
