SN74S244DW、SN74S244DWR、SNJ54S244J对比区别
型号 SN74S244DW SN74S244DWR SNJ54S244J
描述 八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 逻辑控制器逻辑控制器逻辑芯片
安装方式 Surface Mount Surface Mount Through Hole
引脚数 20 20 20

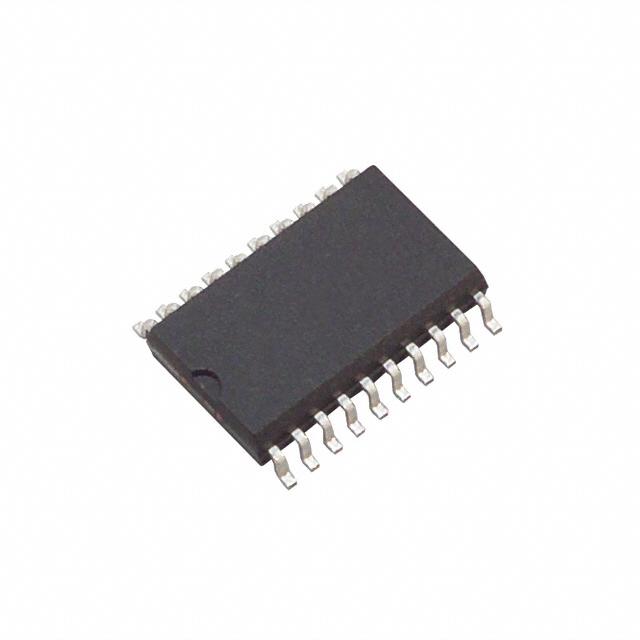

封装 SOIC-20 SOIC-20 CDIP
电源电压(DC) 4.75V ~ 5.25V 4.75V ~ 5.25V 4.50V ~ 5.50V
输出接口数 8 8 8
通道数 8 8 -
针脚数 20 - -
位数 8 8 8
传送延迟时间 9.00 ns 9.00 ns -
电压波节 5.00 V 5.00 V 5.00 V
输出电流驱动 -234 µA -234 µA -
输入数 8 8 -
工作温度(Max) 70 ℃ 70 ℃ 125 ℃
工作温度(Min) 0 ℃ 0 ℃ -55 ℃
电源电压 4.75V ~ 5.25V 4.75V ~ 5.25V -
电源电压(Max) 5.25 V 5.25 V -
电源电压(Min) 4.75 V 4.75 V -
静态电流 - 120 mA -
封装 SOIC-20 SOIC-20 CDIP
长度 - 12.8 mm -
宽度 - 7.52 mm -
高度 - 2.35 mm -
工作温度 0℃ ~ 70℃ (TA) 0℃ ~ 70℃ (TA) -55℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Each Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/06/15 - -
