LM2576HVS-12、LM2576HVSX-12、LM2576HVS-12/NOPB对比区别

高亮显示差异参数

型号 LM2576HVS-12 LM2576HVSX-12 LM2576HVS-12/NOPB

描述 LM2576 / LM2576HV系列SIMPLE SWITCHER® 3A降压型稳压器 LM2576/LM2576HV Series SIMPLE SWITCHER® 3A Step-Down Voltage RegulatorSIMPLE SWITCHER® 3A降压型稳压器 SIMPLE SWITCHER® 3A Step-Down Voltage RegulatorSIMPLE SWITCHER® 3A降压型稳压器 SIMPLE SWITCHER® 3A Step-Down Voltage Regulator

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 稳压芯片DC/DC转换器稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 6 6 5

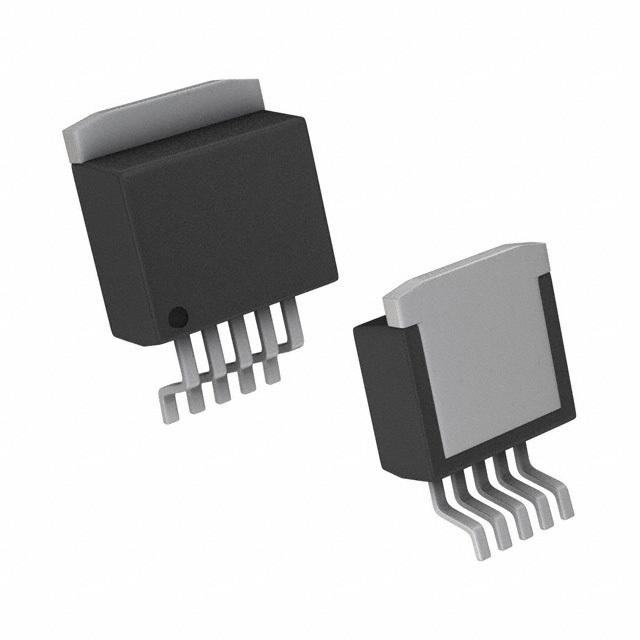

封装 TO-263-6 TO-263-5 TO-263-5

电源电压(DC) - - 6.00V (min)

输出接口数 1 1 1

输入电压(DC) - - 60.0 V

输出电压 12 V 12 V 12 V

输出电流 3 A 3 A 3 A

针脚数 - - 5

静态电流 5.00 mA 5.00 mA 5.00 mA

调节输出数 1 1 1

开关频率 58 kHz 52 kHz 52 kHz

拓扑结构 Buck Buck Buck

输入电压(Max) 60 V 60 V 60 V

输入电压(Min) 4 V 4 V 4 V

输出电压(Min) 12 V 12 V 12 V

输出电流(Max) 3 A 3 A 3 A

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

电源电压 4 V - 4 V

输入电压 60 V 60 V 4V ~ 60V

封装 TO-263-6 TO-263-5 TO-263-5

工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tube Tape & Reel (TR) Each

RoHS标准 Non-Compliant Non-Compliant RoHS Compliant

含铅标准 Contains Lead Contains Lead Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2014/12/17
