LM2700MT-ADJ/NOPB、LM2700MTX-ADJ/NOPB、LM2700MT-ADJ对比区别

高亮显示差异参数

型号 LM2700MT-ADJ/NOPB LM2700MTX-ADJ/NOPB LM2700MT-ADJ

描述 TEXAS INSTRUMENTS  LM2700MT-ADJ/NOPB  芯片, 升压直流/直流转换器, PWM, 14-TSSOP600kHz/1.25MHz、2.5A、升压 PWM 直流/直流转换器 14-TSSOP -40 to 125TEXAS INSTRUMENTS  LM2700MT-ADJ  直流-直流开关升压稳压器, 可调, 2.2V-12V输入, 1.26V-17.5V输出, 3.6A输出, TSSOP-14

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 DC/DC转换器DC/DC转换器DC/DC转换器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 14 14 14

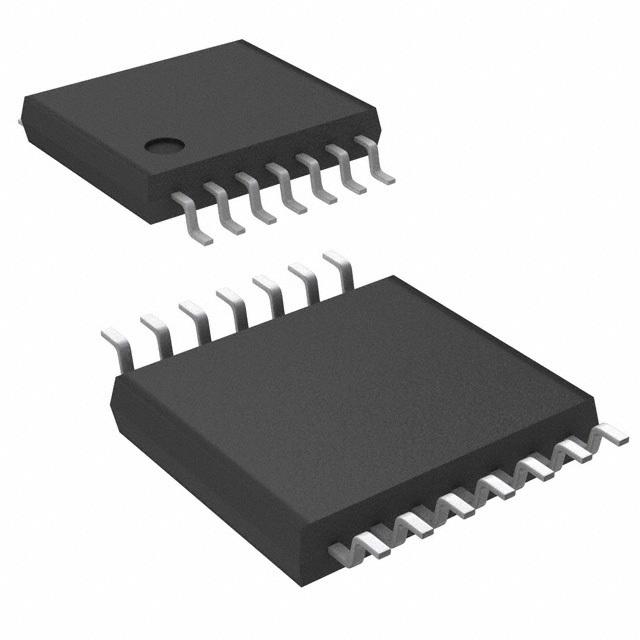

封装 TSSOP-14 TSSOP-14 TSSOP-14

输出接口数 1 1 1

输出电压 1.26V ~ 17.5V 1.26V ~ 17.5V 1.26V ~ 17.5V

输出电流 3.6 A 2.5 A 2.5 A

针脚数 14 - 14

调节输出数 1 1 1

开关频率 1.5 MHz 600kHz, 1.25MHz 1.5 MHz

拓扑结构 Boost Boost Boost

输入电压(Max) 12 V 12 V 12 V

输入电压(Min) 2.2 V 2.2 V 2.2 V

输出电压(Max) 17.5 V 17.5 V 17.5 V

输出电压(Min) 1.26 V 1.26 V 1.26 V

输出电流(Max) 2.5 A 2.5 A 2.5 A

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ 40 ℃ -40 ℃

电源电压 2.2 V 2.2 V -

输入电压 12 V 12 V 2.2V ~ 12V

频率 - - 1.25 MHz

长度 5 mm - -

宽度 4.4 mm - -

高度 0.9 mm - -

封装 TSSOP-14 TSSOP-14 TSSOP-14

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Cut Tape (CT) Tape & Reel (TR) Cut Tape (CT)

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Lead Free Lead Free Contains Lead

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2015/06/15

ECCN代码 - - EAR99
