DTC123TKAT146、MUN2231T1、DTC123JKAT146对比区别

高亮显示差异参数

型号 DTC123TKAT146 MUN2231T1 DTC123JKAT146

描述 DTC123TKA 系列 50 V 100 mA 表面贴装 NPN 数字晶体管 - SMT-3NPN硅偏置电阻晶体管 NPN SILICON BIAS RESISTOR TRANSISTORROHM  DTC123JKAT146  晶体管 双极预偏置/数字, BRT, 50 V, 100 mA, 2.2 kohm, 47 kohm, 0.047 电阻比率, SC-59

数据手册 ---

制造商 ROHM Semiconductor (罗姆半导体) ON Semiconductor (安森美) ROHM Semiconductor (罗姆半导体)

分类 双极性晶体管双极性晶体管双极性晶体管

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 3 - 3

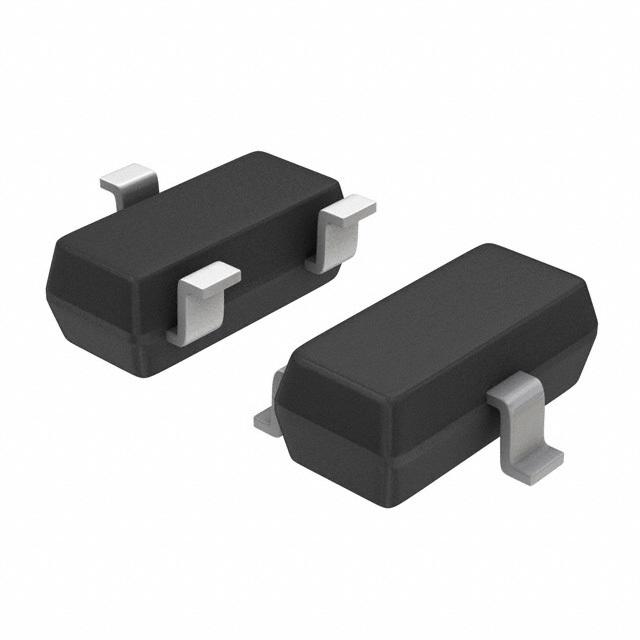

封装 TO-263-3 SOT-23-3 SOT-23-3

额定电压(DC) 50.0 V 50.0 V 50.0 V

额定电流 100 mA 100 mA 100 mA

额定功率 - - 0.2 W

极性 NPN NPN NPN

耗散功率 0.2 W 230 mW 200 mW

击穿电压(集电极-发射极) 50 V 50 V 50 V

集电极最大允许电流 100mA 100mA 100mA

最小电流放大倍数(hFE) 100 @1mA, 5V 8 @5mA, 10V 80 @10mA, 5V

最大电流放大倍数(hFE) - 8 80

额定功率(Max) 200 mW 338 mW 200 mW

直流电流增益(hFE) - - 80

工作温度(Max) 150 ℃ 150 ℃ 150 ℃

工作温度(Min) -55 ℃ -55 ℃ -55 ℃

增益带宽 250 MHz - 250 MHz

耗散功率(Max) 200 mW - 200 mW

长度 - 2.9 mm 2.9 mm

宽度 - 1.5 mm 1.6 mm

高度 - 1.09 mm 1.2 mm

封装 TO-263-3 SOT-23-3 SOT-23-3

工作温度 -55℃ ~ 150℃ - -55℃ ~ 150℃

产品生命周期 Not For New Designs Unknown Active

包装方式 Tape & Reel (TR) Tape Tape & Reel (TR)

RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant

含铅标准 Lead Free Contains Lead Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2015/06/15

ECCN代码 - - EAR99
