CD4514BE、DM74LS154N、CD4514BM对比区别

高亮显示差异参数

型号 CD4514BE DM74LS154N CD4514BM

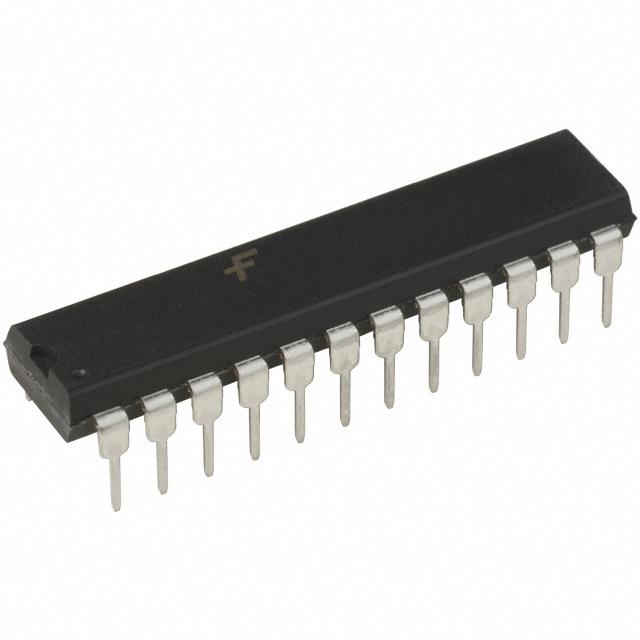

描述 TEXAS INSTRUMENTS  CD4514BE  芯片, 锁存器/线译码器, 4位4号线至16线译码器/多路解复用器 4-Line to 16-Line Decoder/DemultiplexerTEXAS INSTRUMENTS  CD4514BM  逻辑芯片, D型锁存器/4-16线译码器, 4位, 24SOIC

数据手册 ---

制造商 TI (德州仪器) Fairchild (飞兆/仙童) TI (德州仪器)

分类 逻辑控制器逻辑控制器逻辑控制器

安装方式 Through Hole Through Hole Surface Mount

引脚数 24 24 24

封装 DIP-24 PDIP-24 SOIC-24

电源电压(DC) 3.00V (min) 5.00 V 3.00V (min)

电路数 1 1 1

电源电压 3V ~ 18V 4.75V ~ 5.25V 3V ~ 18V

输出接口数 16 - 16

输出电流 - - 6.80 mA

针脚数 24 - 24

位数 4 - 16

电压波节 5.00 V, 10.0 V, 15.0 V - 5.00 V, 10.0 V, 15.0 V

带宽 - - 8.00 MHz

输入数 - - 4

工作温度(Max) 125 ℃ - 125 ℃

工作温度(Min) -55 ℃ - -55 ℃

电源电压(Max) 18 V - 18 V

电源电压(Min) 3 V - 3 V

耗散功率 1150 mW - -

输入电容 5.00 pF - -

封装 DIP-24 PDIP-24 SOIC-24

长度 31.75 mm - -

宽度 13.71 mm - -

高度 4.57 mm - -

工作温度 -55℃ ~ 125℃ 0℃ ~ 70℃ -55℃ ~ 125℃

产品生命周期 Active Unknown Active

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant

含铅标准 Lead Free Contains Lead Lead Free

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 2018/06/27 - 2015/06/15

ECCN代码 - - EAR99
