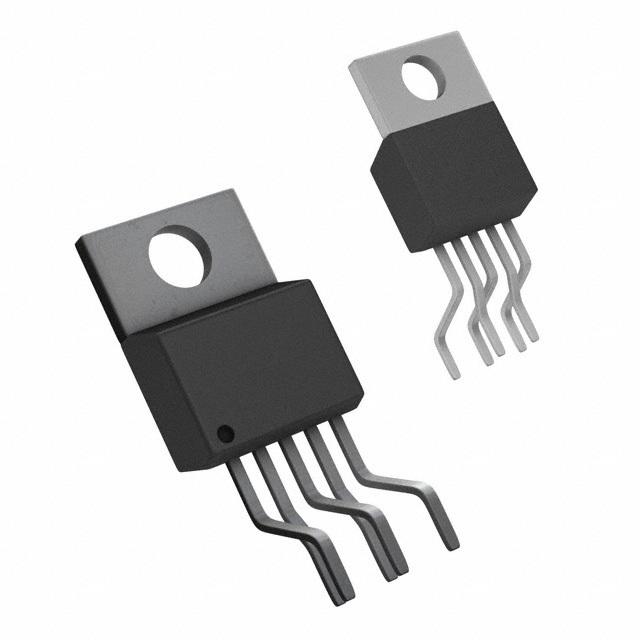

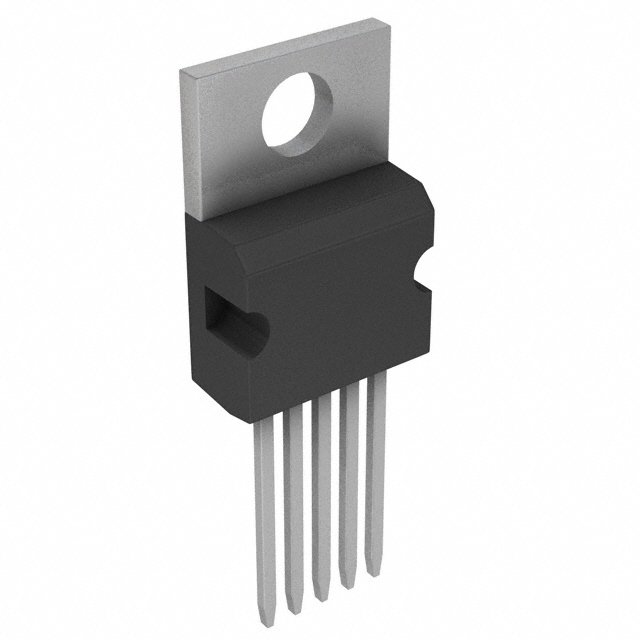

LM2577T-12/LB03、LM2577T-12/LF03、LM2577T-12对比区别

高亮显示差异参数

型号 LM2577T-12/LB03 LM2577T-12/LF03 LM2577T-12

描述 SIMPLE SWITCHER®升压型稳压器 SIMPLE SWITCHER® Step-Up Voltage RegulatorSIMPLE SWITCHER®升压型稳压器 SIMPLE SWITCHER® Step-Up Voltage RegulatorSIMPLE SWITCHER®升压型稳压器 SIMPLE SWITCHER® Step-Up Voltage Regulator

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 DC/DC转换器DC/DC转换器DC/DC转换器

安装方式 Through Hole Through Hole Through Hole

引脚数 - 5 5

封装 TO-220-5 TO-220-5 TO-220-5

电源电压(DC) - - 40.0V (max)

输出接口数 1 1 1

输出电压 12 V 12 V 12 V

输出电流 3 A - 3 A

静态电流 - 10.0 mA 10.0 mA

调节输出数 - 1 1

开关频率 56 kHz 52 kHz 52 kHz

拓扑结构 - - Boost, Flyback

输入电压(Max) 40 V 40 V 40 V

输入电压(Min) 3.5 V 3.5 V 3.5 V

输出电压(Min) 12 V 12 V 12 V

输出电流(Max) 3 A 3 A 3 A

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) 40 ℃ -40 ℃ -40 ℃

输入电压 - - 3.5V ~ 40V

封装 TO-220-5 TO-220-5 TO-220-5

工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ)

产品生命周期 Obsolete Obsolete Active

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Contains Lead Lead Free Contains Lead

REACH SVHC版本 - - 2015/06/15
