LM2577T-12/LF03
TI(德州仪器)
主动器件
LM2577T-12/LF03中文资料参数规格
技术参数
输出接口数 1
输出电压 12 V
静态电流 10.0 mA
调节输出数 1
开关频率 52 kHz
输入电压Max 40 V
输入电压Min 3.5 V
输出电压Min 12 V
输出电流Max 3 A
工作温度Max 125 ℃
工作温度Min -40 ℃
封装参数
安装方式 Through Hole
引脚数 5
封装 TO-220-5
外形尺寸
封装 TO-220-5
物理参数
工作温度 -40℃ ~ 125℃ TJ
其他
产品生命周期 Obsolete
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
LM2577T-12/LF03引脚图与封装图

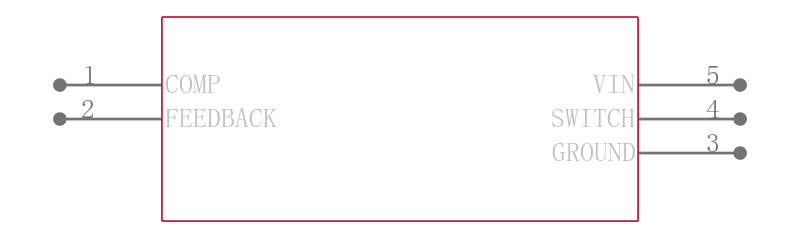

LM2577T-12/LF03引脚图
LM2577T-12/LF03封装图

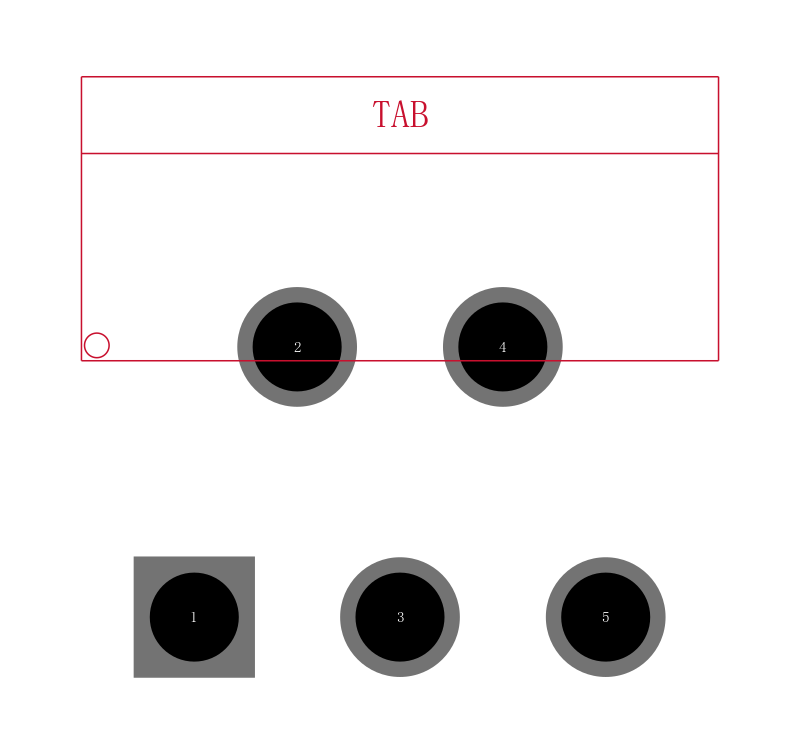

LM2577T-12/LF03封装焊盘图
