LM2575SX-15/NOPB、LM2575S-15/NOPB、LM2575SX-15对比区别

高亮显示差异参数

型号 LM2575SX-15/NOPB LM2575S-15/NOPB LM2575SX-15

描述 LM1575 / LM2575 / LM2575HV SIMPLE SWITCHER 1A降压型稳压器 LM1575/LM2575/LM2575HV SIMPLE SWITCHER 1A Step-Down Voltage RegulatorStep-Down DC/DC Converters (Integrated Switch) over 35V Input Max., Texas Instruments### 直流/直流开关调节器转换器（集成开关），Texas InstrumentsTexas Instruments 的此系列高度集成的高效开关稳压器包括步升（升压）、步降（降压）、步升/降（增压/降压）和反相类型，为每个直流稳压器应用提供高效的解决方案。LM1575 / LM2575 / LM2575HV SIMPLE SWITCHER 1A降压型稳压器 LM1575/LM2575/LM2575HV SIMPLE SWITCHER 1A Step-Down Voltage Regulator

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 DC/DC转换器稳压芯片DC/DC转换器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 6 5 6

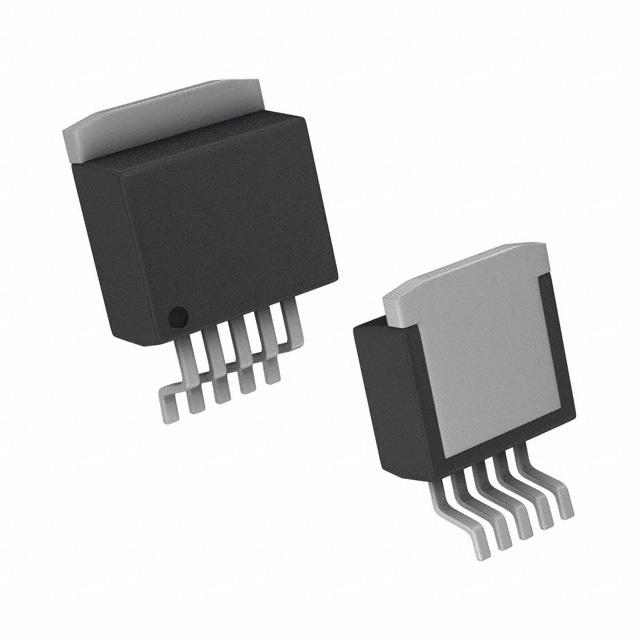

封装 TO-263-6 TO-263-5 TO-263-6

输出接口数 1 1 1

输出电压 15 V 15 V 15 V

输出电流 1 A 1 A 1 A

针脚数 - 5 -

静态电流 10.0 mA 10.0 mA 5.00 mA

调节输出数 1 1 1

开关频率 52 kHz 52 kHz 52 kHz

拓扑结构 Buck Buck Buck

输入电压(Max) 40 V 40 V 40 V

输入电压(Min) 4 V 4 V 4 V

输出电压(Max) - 15.75 V -

输出电压(Min) 15 V 15 V 15 V

输出电流(Max) 1 A 1 A 1 A

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

电源电压 - 4 V -

输入电压 4V ~ 40V 4V ~ 40V -

长度 - 10.8 mm -

宽度 - 10.16 mm -

高度 - 4.57 mm -

封装 TO-263-6 TO-263-5 TO-263-6

工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ -40℃ ~ 125℃ (TJ)

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Lead Free Lead Free Contains Lead

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2015/06/15 -
