R142016000

RADIALL  R142016000  射频/同轴连接器, BNC同轴, 直型插头, 焊接, 75 ohm, RG59, 黄铜

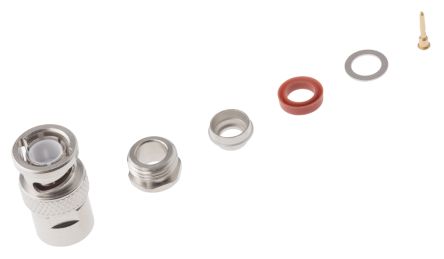

直向公 BNC 插头，带电缆固定头

直向 BNC 公插头，带电缆固定头。

该系列可用于多种应用，例如军用和民用无线电通讯设备。

坚韧、坚固连接器可提供极佳的 HF 性能。

推荐的工作频率 | \- 50 Ω:  0 → 4 GHz

\- 75 Ω:  0 → 1 GHz

---|---

R.O.S.: | 3 GHz 时最大 1.3

插入损耗： | 3 GHz 时最大 0.2 dB

H.F. 泄漏： | 最小 –55 dB 2 → 3 GHz

绝缘电阻： | 最小 5000 MΩ

最大服务电压： | 500 V 有效电压 （参考接地）

耐受性： | 500 次操作

工作温度： | –65 °C → +165 °C

参照 | Ø mm | 同等 |   | 库存号 |

---|---|---|---|---|---

| 电缆 | MIL | NF | 号 | 电缆

**50 Ω** |   |   |   |   |

R 141 004 | 2.6 | - | - | 295-7396 | RG 174 A/U

R 141 005 | 3.5 | - | - | 295-7403 | RG 188 A/U

R 141 007 | 5 | UG 88/U | - | 295-7419 | RG 58 C/U

  |   |   |   |   | RG 141 A/U

  |   |   |   |   | RG 142 B/U

R 141 018 | 10 / 11 | - | - | 295-7469 | RG 214/U

  |   |   |   |   | RG 225/U

  |   |   |   |   | RG 213/U

**75 Ω** |   |   |   |   |

R 142 004 | 2.6 | - | - | 295-7481 | RG 179 B/U

R 142 016 | 6 | UG 260 F/U | - | 295-7497 | RG 59 B/U

  |   |   |   |   | KX 6A

R 141 011 | 6 | UG 260/U | - | 295-7425 | RG 59 B/U

  |   |   |   |   | RG 140/U

  |   |   |   |   | KX 6A

R 141 012 | 6 | UG 260B/U | - | 295-7447 | RG 59 B/U

  |   |   |   |   | RG 140/U

R 142 018 | 11 | - | - | 295-7504 | RG 216

  |   |   |   |   | KX 8
