AC164133

PICtail™ Plus 降压/升压转换器子板此 PICtail™ Plus 子板提供简单且经济的开发平台,用于 dsPIC® SMPS 和数字功率转换 GS 系列数字信号控制器,设计用于提供低成本和有效控制,适用于各种电源技术和功率转换应用。可连接到 Explorer 16 开发板或 16 位 28 引脚入门开发板 Explorer 16:使用 MA330020、dsPIC33FJ16GS504 44 引脚到 100 引脚插入式模块 16 位 28 引脚入门开发板:使用 dsPIC33F16GS502-I/PT 设备 操作输入电压范围 +9V 至 +15V 直流 两个同步降压转换器功率级 升压转换器功率级 单独加载或同步加载时全负载操作电压为 3.3V、5V 降压输出和 20V 升压输出 5V 输出 1 @ 3A、3.3V 输出 2 @ 3A、20V 输出 3 @ 0.75A PMBus 通信接口连接器 5Ω/5W 可切换电阻负载 - 可扩展 受 Mindi™ 电源设计和模拟器工具支持 并联操作两个降压转换器 各种故障指示和保护 出色的动态负载性能和输出排序 ### 随附CD 上的文档### PICtail™ 和 PICtail™ 以及子板

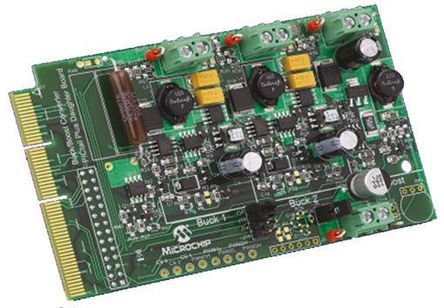

PICtail™ Plus 降压/升压转换器子板

此 PICtail™ Plus 子板提供简单且经济的开发平台,用于 dsPIC® SMPS 和数字功率转换 GS 系列数字信号控制器,设计用于提供低成本和有效控制,适用于各种电源技术和功率转换应用。

可连接到 Explorer 16 或 16 位 28 引脚入门开发板

Explorer 16:使用 MA330020、dsPIC33FJ16GS504 44 引脚到 100 引脚插入式模块

16 位 28 引脚入门开发板:使用 dsPIC33F16GS502-I/PT 设备

操作输入电压范围 +9V 至 +15V 直流

两个同步降压转换器功率级

升压转换器功率级

单独加载或同步加载时全负载操作电压为 3.3V、5V 降压输出和 20V 升压输出

5V 输出 1 @ 3A、3.3V 输出 2 @ 3A、20V 输出 3 @ 0.75A

PMBus 通信接口连接器

5Ω/5W 可切换电阻负载 - 可扩展

受 Mindi™ 电源设计和模拟器工具支持

并联操作两个降压转换器

各种故障指示和保护

出色的动态负载性能和输出排序

### 随附

CD 上的文档

AC164133 PDF数据文档
