TDGL006

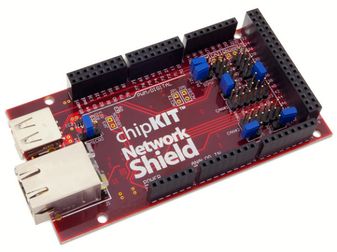

chipKIT™ 网络屏蔽chipKIT 网络屏蔽是一个输入/输出扩展板,设计与 chipKIT Max32™ 配套使用。 它提供额外电路和连接器,允许使用 Max32 上的高级通信功能 PIC32MX795F512L。 网络屏蔽提供一个 10/100Mbps 以太网 PHY ,从而允许连接到以太网网络。 它提供连接器和负载开关以支持使用 USB 2.0 OTG 控制器以执行 USB 设备、USB 主机或 OTG 操作。 它还提供两个 CAN 收发器和连接器,允许连接到两个独立 CAN 网络。 提供连接器,允许连接至 Max32 支持的两个 I²C 总线。可与 Max32™ 微控制器板配套使用 SMSC LAN8720 10/100 以太网 PHY RJ-45 整体磁性连接器 USB 设备和主机连接器 2 个 MCP2551 CAN 收发器 2 个 12 引脚管座连接器,用于 CAN 2 个 I²C 菊花链连接器 256K 位 I²C EEPROM 32.768 Khz 振荡器 ### Diligent Development Tools
该chipKIT网盾扩展了chipKIT Max32的功能以利用PIC32MX795微控制器的所有高级功能. 它还增加了10/100以太网, USB和CAN通信.
- .
- 10/100以太网
- .
- USB主机, 设备, OTG
- .
- 双CAN收发器
- .
- 双I2C接口
- .
- 245kbit EEPROM
- .
- 32.768 kHz振荡器用于RTCC
- .
- 两个I2C菊花链连接器
- .
- 256Kbit I2C EEPROM
- .
- 32.768KHz的振荡器
需要chipKIT Max32 TDGL003
