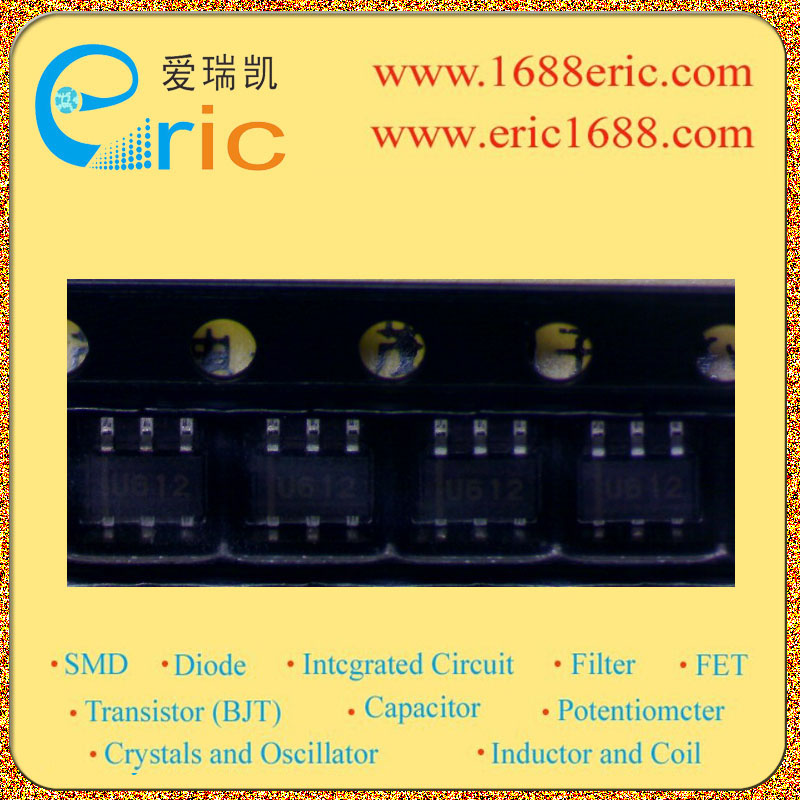

R5323N011B

R5323N011B LDO电压调整器/稳压电源IC 1.5~4V 带使能脚EN/CE SOT-163/SOT23-6 marking/标记 U61 短路保护 过热保护

电路数量Number of Regulators| 2 \---|--- 输入电压VINVoltage - Input| 6.5V 输出电压VOUTVoltage - Output| 1.5~4V 输出电流IoCurrent - Output| 150mA/0.15A 最大压降VDOVoltage - Dropout| 带使能脚EN/CEON/OFF功能With Enable Pin| 有 Yes 最大耗散功率PdPower dissipation| Description & Applications| 150mA 2ch LDO REGULATOR ;•Low Supply Current Typ. 90µA VR1, VR2 •Standby Mode Typ. 0.1µA VR1, VR2 • Low Dropout Voltage Typ. 0.22V IOUT=150mA , Output Voltage Type • High Ripple Rejection Typ. 75dBVOUT<= 2.4V , Typ. 70dBVOUT<= 2.5Vf=1kHz Typ. 65dBVOUT<= 2.4V , Typ. 60dBVOUT<= 2.5V f=10kHz • Low Temperature-drift Coefficient of Output Voltage Typ. ±100ppm/°C • Excellent Line Regulation Typ.0.02%/V • High Output Voltage Accuracy ±2.0% • Output Voltage Stepwise setting with a step of 0.1V in the range of 1.5V to 4.0V is possible • Built-in chip enable circuit A/B: active high • Built-in fold-back protection circuitTyp. 40mA Current at short mode • Ceramic Capacitor is recommended. 1.0µF or more • Power source for handheld communication equipment. • Power source for electrical appliances such as cameras, VCRs and camcorders. • Power source for battery-powered equipment. 描述与应用| 双声道150MA LDO稳压器;•低电源电流典型。 90μA（VR1，VR2） •待机模式典型。 0.1μA（VR1，VR2） •低压差典型。 0.22V（IOUT=的150mA，输出电压类型） •高纹波抑制比典型。 75分贝（VOUT=2.4V），典型值。 70分贝（VOUT= 2.5V）（F =1kHz时） 典型。 <65分贝（VOUT=2.4V），典型值。 60分贝（VOUT= 2.5V）（F =10kHz时） •低温度漂移系数的输出电压典型值。温度系数±100ppm/°C •卓越的线路调整Typ.0.02％/ V •高输出电压精度±2.0％ •输出电压的范围内，以每步0.1V逐步设置  1.5V到4.0V •内置芯片使能电路（A / B：主动高） •内置折返保护circuitTyp。 40mA（附加电流在很短的模式） •陶瓷电容器建议。 （1.0μF或多种） •手持通信设备的电源。 •电源的电器，如摄像机，录像机和摄像机。 •电池供电设备的电源。
