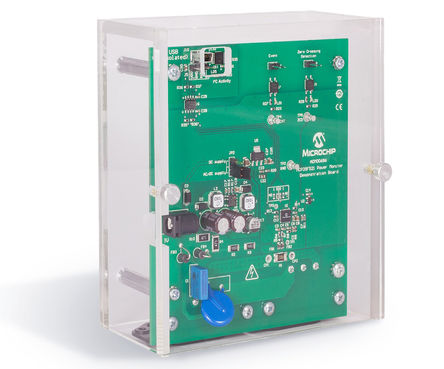

MCP39F521 电源监控演示板

MCP39F521 电源监控演示板是一个全功能的单相电源和能量监控系统，可演示 MCP39F521 电源监控 IC 的功能。

该板可通过运行易用 MCP39F511 电源监控实用程序软件的主机 PC 借助 USB 管理。 用户可轻松对所有系统配置设置进行试验，包括 PWM 输出频率、零交叉检测和事件配置。

可创建自定义校准设置，仅需要一次单点校准就能符合大多数的精确度要求。 还提供自动校准过程，可用于快速校准能量计，并允许用户探索不同的校准过程。

### 特点

高达 400 kHz I2C 总线

显示有源、无功、视在功率、有效值电流、有效值电压、线路频率，导入/导出有源电能和 4 象限无功电能

事件通知包括过电流、过功率、电压垂流和电压浪涌

通过 PC 软件配置设备，包括事件通知、校准、EEPROM 读取/写入、PWM 控制和能量聚积启动/重置

工作时直接连接到 90V-240V 交流

15A 最大推荐负载

### 套件内装物品

1 个 MCP39F521 能源计量和电源监测演示板

1 根微型 USB 电缆

1 个线路电缆

1 个负载电缆
