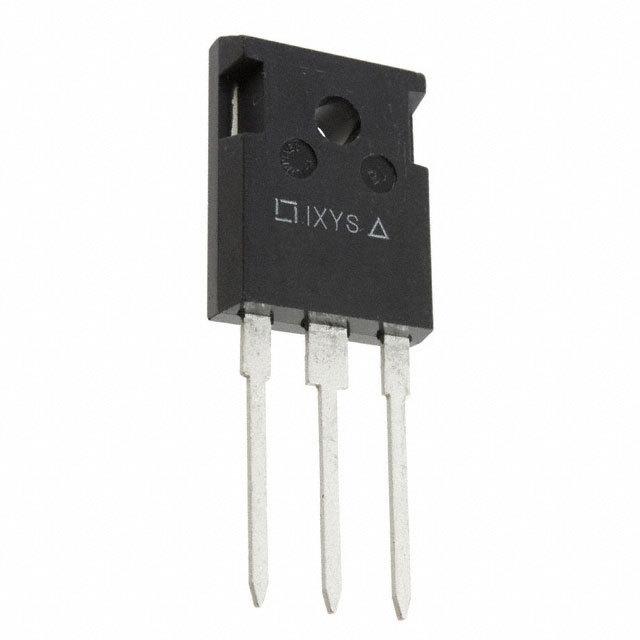

IXFH80N20Q
数据手册.pdf
IXYS Semiconductor
分立器件
IXFH80N20Q中文资料参数规格
技术参数
额定电压DC 200 V
额定电流 80.0 A
漏源极电阻 28.0 mΩ
极性 N-Channel
耗散功率 360 W
漏源极电压Vds 200 V
连续漏极电流Ids 80.0 A
上升时间 50 ns
输入电容Ciss 4600pF @25VVds
额定功率Max 360 W
下降时间 20 ns
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 360W Tc
封装参数
安装方式 Through Hole
引脚数 3
封装 TO-247-3
外形尺寸
封装 TO-247-3
物理参数
材质 Silicon
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Obsolete
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
IXFH80N20Q引脚图与封装图
暂无图片
在线购买IXFH80N20Q
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| IXFH80N20Q | IXYS Semiconductor | TO-247AD N-CH 200V 80A | 搜索库存 |
替代型号IXFH80N20Q
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： IXFH80N20Q 品牌： IXYS Semiconductor 封装： TO-247-3 N-Channel 200V 80A 28mΩ | 当前型号 | TO-247AD N-CH 200V 80A | 当前型号 |
| 型号： STD18N55M5 品牌： 意法半导体 封装： DPAK N-Channel 550V 16A | 功能相似 | STMICROELECTRONICS STD18N55M5 晶体管, MOSFET, N沟道, 13 A, 550 V, 0.18 ohm, 10 V, 4 V | IXFH80N20Q和STD18N55M5的区别 |
| 型号： STD60NF06T4 品牌： 意法半导体 封装： TO-252 N-Channel 60V 60A 14mΩ | 功能相似 | N 通道 STripFET™ II，STMicroelectronicsSTripFET™ MOSFET，带宽击穿电压范围，可提供超低栅极电话和低接通电阻。### MOSFET 晶体管，STMicroelectronics | IXFH80N20Q和STD60NF06T4的区别 |
| 型号： STW75NF20 品牌： 意法半导体 封装： TO-247 N-Channel 200V 47A 34mΩ | 功能相似 | STMICROELECTRONICS STW75NF20 晶体管, MOSFET, N沟道, 37 A, 200 V, 28 mohm, 10 V, 3 V | IXFH80N20Q和STW75NF20的区别 |
