SN74HC244NSRG4

SN74HC244NSRG4

TI(德州仪器) 电子元器件分类

八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS

缓冲器，非反向 2 元件 4 位每元件 三态 Output 20-SO


得捷:
IC BUFFER NON-INVERT 6V 20SO


立创商城:
SN74HC244NSRG4


艾睿:
By driving the input to the transmission line this SN74HC244NSRG4 buffer and line driver by Texas Instruments will amplify any signal. With a 3-state output, this is power management at its best. This line driver has an operating temperature range of -40 °C to 85 °C. Tape and reel packaging will encase this product during shipment, in order to ensure safe delivery and enable quick mounting of components. It has 8 channels per chip. This non-inverting device has a typical operating supply voltage of 5 V. Its minimum operating supply voltage of 2 V, while its maximum is 6 V.


德州仪器TI:
8-ch, 2-V to 6-V buffers with 3-state outputs


SN74HC244NSRG4中文资料参数规格
技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 8

通道数 8

位数 8

传送延迟时间 29.0 ns

电压波节 6.00 V, 4.50 V, 2.00 V

输出电流驱动 -1.00 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOP-20

外形尺寸

宽度 5.3 mm

封装 SOP-20

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74HC244NSRG4引脚图与封装图
SN74HC244NSRG4引脚图

SN74HC244NSRG4引脚图

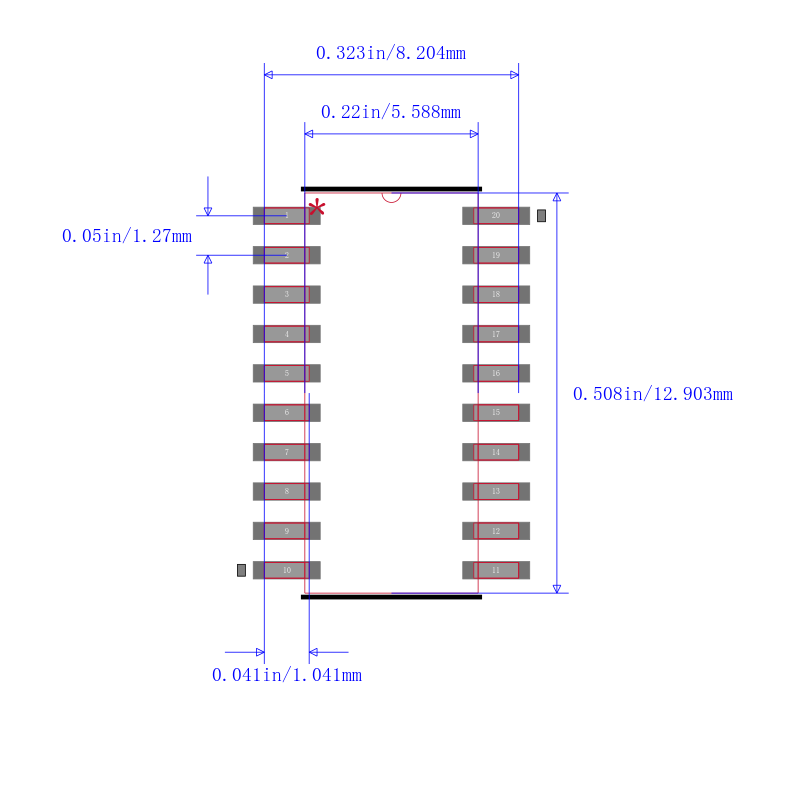

SN74HC244NSRG4封装图

SN74HC244NSRG4封装图

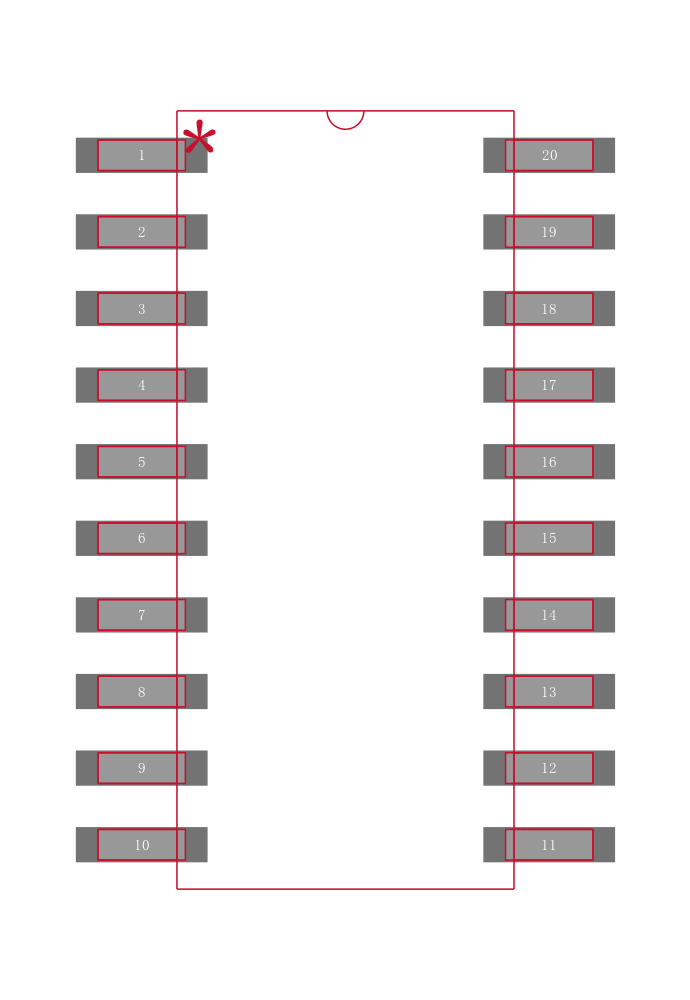

SN74HC244NSRG4封装焊盘图

SN74HC244NSRG4封装焊盘图

在线购买SN74HC244NSRG4
型号 制造商 描述 购买
SN74HC244NSRG4 TI 德州仪器 八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS 搜索库存
替代型号SN74HC244NSRG4
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SN74HC244NSRG4

品牌： TI 德州仪器

封装： SOP 8Bit 2V to 6V 20Pin

当前型号

八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS

当前型号

型号： SN74HC244N

品牌： 德州仪器

封装： DIP 8Bit 2V to 6V 20Pin

完全替代

74HC 系列反相器和缓冲器，Texas InstrumentsTexas Instruments 的 74HC 系列 CMOS Logic IC 的一系列反相器和缓冲器。 74HC 系列使用硅门 CMOS 技术，实现与 LSTTL 系列类似的工作速度，但标准 CMOS 集成电路功耗降低。### 74HC 系列

SN74HC244NSRG4和SN74HC244N的区别

型号： SN74HC244NSR

品牌： 德州仪器

封装： SOP 8Bit 2V to 6V 20Pin

完全替代

八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS

SN74HC244NSRG4和SN74HC244NSR的区别

型号： CD74HC244E

品牌： 德州仪器

封装： DIP 8Bit 2V to 6V 20Pin

类似代替

TEXAS INSTRUMENTS  CD74HC244E  高速缓冲器/线路驱动器, CMOSLogic, 非反相, 3态, 2V至6V, DIP-20

SN74HC244NSRG4和CD74HC244E的区别
