UCC3808AN-1

UCC3808AN-1

TI(德州仪器) 电子元器件分类

PWM 控制器 1MHz,UCC38xx 系列,Texas InstrumentsTexas Instruments 的一系列脉冲宽度调制控制器和关联设备适用于各种应用和规格。### PWM Pulse Width Modulation Controllers, Texas Instruments

PWM 控制器 1MHz,UCC38xx 系列,Texas Instruments

Texas Instruments 的一系列脉冲宽度调制控制器和关联设备适用于各种应用和规格。

### PWM Pulse Width Modulation Controllers, Texas Instruments


得捷:
IC OFFLINE SWITCH MULT TOP 8DIP


欧时:
Current Mode PWM Cntrlr 1A 8-Pin PDIP


立创商城:
UCC3808AN-1


贸泽:
开关控制器 Low-Pwr Current-Mode Push-Pull PWM


艾睿:
Current Mode PWM Controller 1A 8-Pin PDIP Tube


安富利:
Current Mode PWM Controller 1A 8-Pin PDIP Tube


Chip1Stop:
Current Mode PWM Controller 1A 8-Pin PDIP Tube


Verical:
Current Mode PWM Controller 1A 8-Pin PDIP Tube


Win Source:
Converter Offline Boost, Buck, Half-Bridge, Push-Pull Topology 1MHz 8-PDIP


德州仪器TI:
Low power current mode push-pull PWM with discharge transistor, 12.5/8.3V UVLO, 0°C to 70°C


UCC3808AN-1中文资料参数规格
技术参数

频率 1.00 MHz

电源电压DC 0.00Vmin, 10.0Vmax

输出接口数 2

输出电压 500 mV

输出电流 1 A

供电电流 2 mA

耗散功率 1 W

调节输出数 2

上升时间 25 ns

开关频率 1000 kHz

拓扑结构 Buck, Boost, Half-Bridge, Push-Pull

占空比 49 %

最大占空比 50 %

下降时间 25 ns

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 1000 mW

电源电压 8.3V ~ 15V

封装参数

安装方式 Through Hole

引脚数 8

封装 PDIP-8

外形尺寸

长度 9.81 mm

宽度 6.35 mm

高度 4.57 mm

封装 PDIP-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

UCC3808AN-1引脚图与封装图

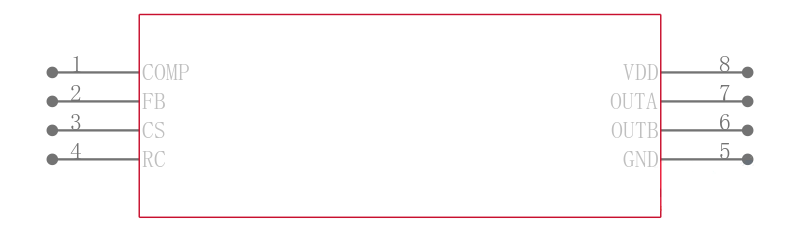

UCC3808AN-1引脚图

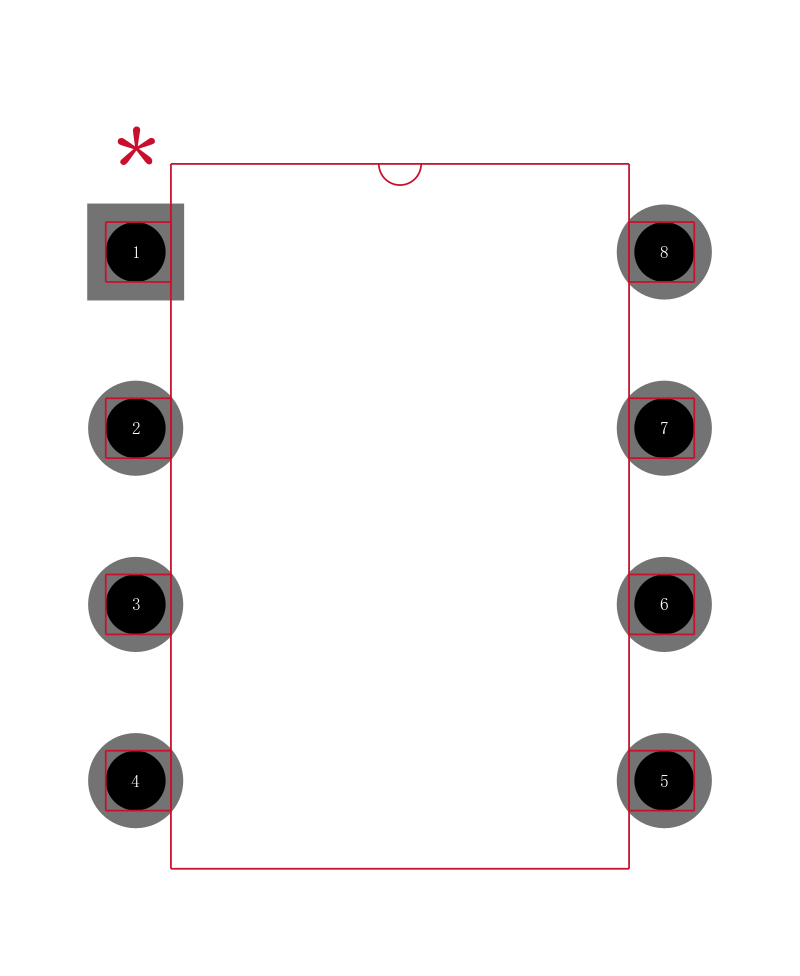

UCC3808AN-1引脚图

UCC3808AN-1封装图

UCC3808AN-1封装图

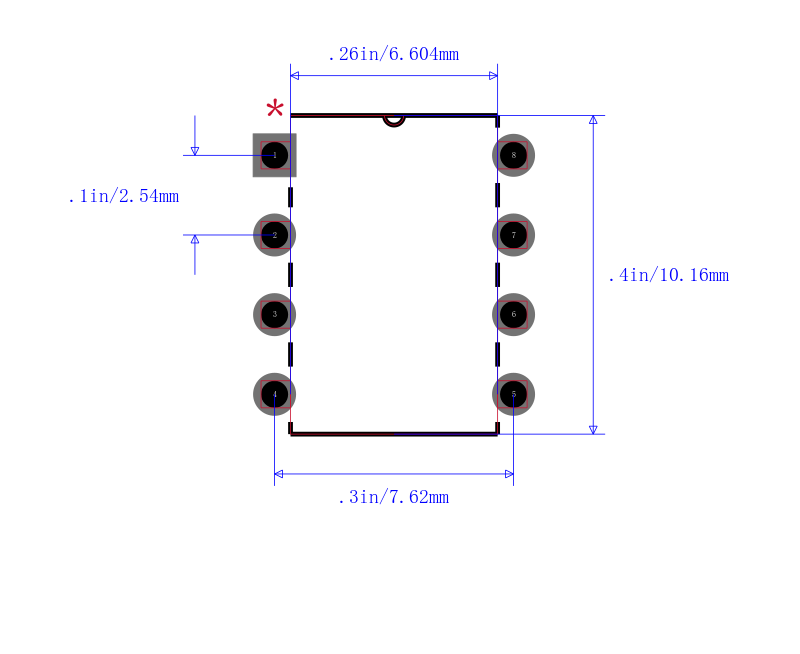

UCC3808AN-1封装焊盘图

UCC3808AN-1封装焊盘图
