输出接口数 1
输出电压 1.5 V
输出电流 1 A
耗散功率 0.90415 W
静态电流 80.0 µA
输出电容类型 Ceramic
跌落电压 230 mV
调节输出数 1
输入电压Max 10 V
输入电压Min 2.7 V
输出电流Max 1 A
工作温度Max 125 ℃
工作温度Min 40 ℃
耗散功率Max 904.15 mW
精度 ±2 %
输入电压 2.7V ~ 10V
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
长度 4.9 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-8
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free

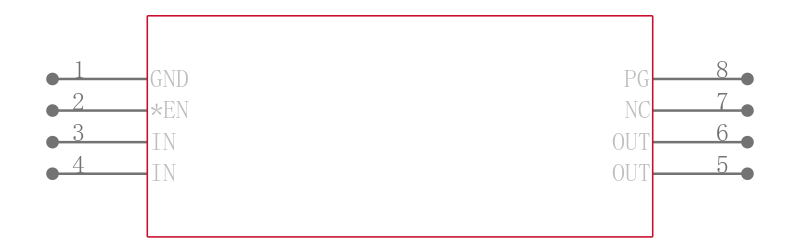

TPS76815QDR引脚图
TPS76815QDR封装图
TPS76815QDR封装焊盘图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TPS76815QDR | TI 德州仪器 | 快速瞬态响应， 1 -A低压差稳压器 FAST TRANSIENT RESPONSE, 1-A LOW-DROPOUT VOLTAGE REGULATORS | 搜索库存 |
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPS76815QDR 品牌： TI 德州仪器 封装： SOIC-8 1A 20Pin | 当前型号 | 快速瞬态响应， 1 -A低压差稳压器 FAST TRANSIENT RESPONSE, 1-A LOW-DROPOUT VOLTAGE REGULATORS | 当前型号 |
| 型号： TPS76815QD 品牌： 德州仪器 封装： SOIC-8 1A 20Pin | 类似代替 | 快速瞬态响应1 -A低压差稳压器 FAST-TRANSIENT-RESPONSE 1-A LOW-DROPOUT VOLTAGE REGULATORS | TPS76815QDR和TPS76815QD的区别 |
| 型号： TPS76815QDRG4 品牌： 德州仪器 封装： SOIC 1A 20Pin | 类似代替 | 快速瞬态响应1 -A低压差稳压器 FAST-TRANSIENT-RESPONSE 1-A LOW-DROPOUT VOLTAGE REGULATORS | TPS76815QDR和TPS76815QDRG4的区别 |
| 型号： TPS76815QDG4 品牌： 德州仪器 封装： SOIC 1A 20Pin | 类似代替 | 快速瞬态响应， 1 -A低压差稳压器 FAST TRANSIENT RESPONSE, 1-A LOW-DROPOUT VOLTAGE REGULATORS | TPS76815QDR和TPS76815QDG4的区别 |
