TPS1120DG4
TI
德州仪器
分立器件
TPS1120DG4中文资料参数规格
技术参数
通道数 2
漏源极电阻 180 mΩ
极性 P-Channel
耗散功率 0.84 W
漏源极电压Vds 15 V
连续漏极电流Ids 1.17A
上升时间 10 ns
额定功率Max 840 mW
下降时间 10 ns
工作温度Max 125 ℃
工作温度Min -40 ℃
耗散功率Max 840 mW
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
长度 4.9 mm
宽度 3.9 mm
高度 1.75 mm
封装 SOIC-8
物理参数
材质 Silicon
工作温度 -40℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TPS1120DG4引脚图与封装图

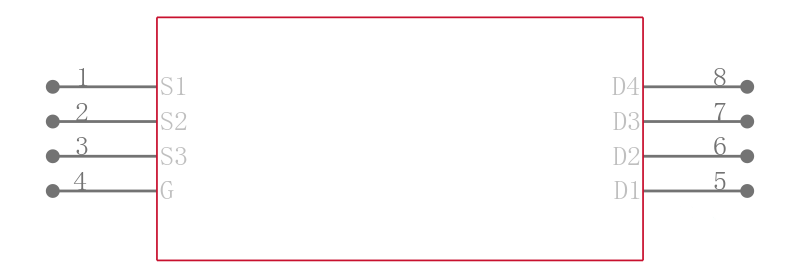

TPS1120DG4引脚图

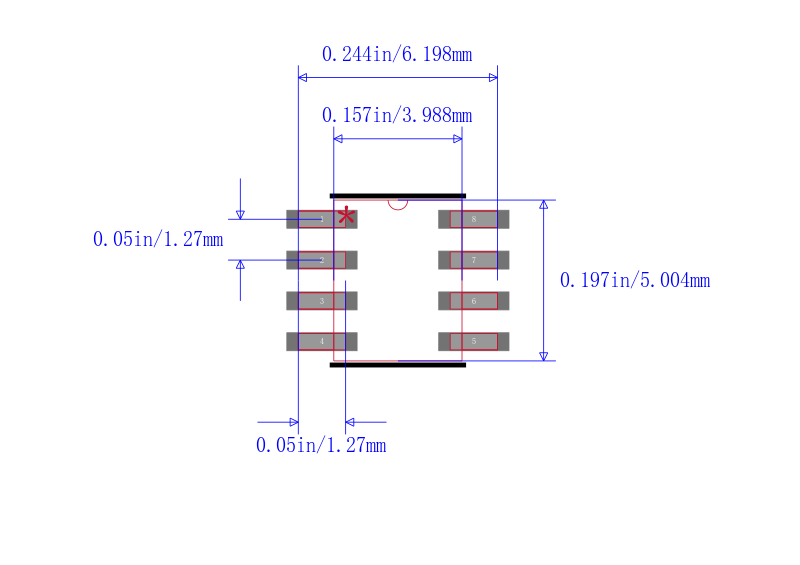

TPS1120DG4封装图
TPS1120DG4封装焊盘图
在线购买TPS1120DG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TPS1120DG4 | TI 德州仪器 | 双P沟道增强型MOSFET DUAL P-CHANNEL ENHANCEMENT-MODE MOSFETS | 搜索库存 |
替代型号TPS1120DG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPS1120DG4 品牌： TI 德州仪器 封装： SOIC P-Channel -15V 1.17A 180mohms | 当前型号 | 双P沟道增强型MOSFET DUAL P-CHANNEL ENHANCEMENT-MODE MOSFETS | 当前型号 |
| 型号： TPS1120D 品牌： 德州仪器 封装： SOIC P-Channel -15V 1.17A 180uohms | 类似代替 | TEXAS INSTRUMENTS TPS1120D 双路场效应管, MOSFET, 双P沟道, 1.17 A, -15 V, 0.18 ohm, -10 V, -1.25 V | TPS1120DG4和TPS1120D的区别 |
| 型号： TPS1120DR 品牌： 德州仪器 封装： SOIC P-Channel -15V 1.17A | 类似代替 | P沟道增强方式MOSFET | TPS1120DG4和TPS1120DR的区别 |
| 型号： TPS1120DRG4 品牌： 德州仪器 封装： SOIC P-Channel 15V 1.17A | 类似代替 | 双P沟道增强型MOSFET DUAL P-CHANNEL ENHANCEMENT-MODE MOSFETS | TPS1120DG4和TPS1120DRG4的区别 |
