电源电压DC 2.00V ~ 6.00V
输出接口数 1
输出电流 5.2 mA
电路数 3
针脚数 14
位数 3
传送延迟时间 125 ns
电压波节 6.00 V, 4.50 V, 2.00 V
逻辑门个数 3
输出电流驱动 -1.00 mA
输入数 3
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2V ~ 6V
电源电压Max 6 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
封装 SOIC-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15

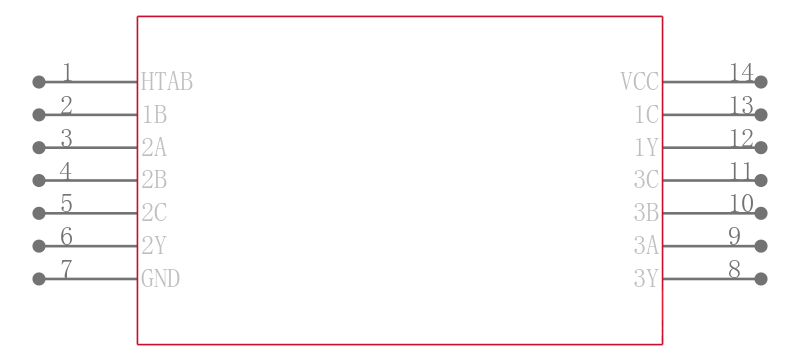

SN74HC11DT引脚图
SN74HC11DT封装图
SN74HC11DT封装焊盘图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74HC11DT | TI 德州仪器 | 三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATES | 搜索库存 |
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74HC11DT 品牌： TI 德州仪器 封装： SOIC 2V to 6V 14Pin | 当前型号 | 三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATES | 当前型号 |
| 型号： SN74HC11D 品牌： 德州仪器 封装： SOIC 2V to 6V 14Pin | 完全替代 | 3输入正与门 | SN74HC11DT和SN74HC11D的区别 |
| 型号： SN74HC11N 品牌： 德州仪器 封装： DIP 2V to 6V 14Pin | 完全替代 | TEXAS INSTRUMENTS SN74HC11N.. 逻辑芯片, 三3输入与门 | SN74HC11DT和SN74HC11N的区别 |
| 型号： CD74HC11M 品牌： 德州仪器 封装： SOIC 2V to 6V 14Pin | 类似代替 | 74HC 系列逻辑门，Texas InstrumentsTexas Instruments 的 74HC 系列 CMOS 逻辑 IC 的一系列标准逻辑门。 74HC 系列使用硅门 CMOS 技术，以实现类似于 LSTTL 系列的工作速度，但具有标准 CMOS 集成电路的低功耗。### 74HC 系列 | SN74HC11DT和CD74HC11M的区别 |
