SN74AHC1G86DCKRG4

SN74AHC1G86DCKRG4

TI(德州仪器) 主动器件

单路2输入异或门 SINGLE 2-INPUT EXCLUSIVE-OR GATE

XOR Exclusive OR IC 1 Channel SC-70-5


得捷:
IC GATE XOR 1CH 2-INP SC70-5


立创商城:
SN74AHC1G86DCKRG4


德州仪器TI:
Single 2-input, 2-V to 5.5-V XOR exclusive OR gate


贸泽:
逻辑门 Single 2 Input


艾睿:
XOR Gate 1-Element 2-IN CMOS 5-Pin SC-70 T/R


安富利:
XOR Gate 1-Element 2-IN CMOS 5-Pin SC-70 T/R


Chip1Stop:
XOR Gate 1-Element 2-IN CMOS 5-Pin SC-70 T/R


Verical:
XOR Gate 1-Element 2-IN CMOS 5-Pin SC-70 T/R


Win Source:
SINGLE 2-INPUT EXCLUSIVE-OR GATE


SN74AHC1G86DCKRG4中文资料参数规格
技术参数

电源电压DC 2.00V ~ 5.50V

输出接口数 1

电路数 1

位数 1

传送延迟时间 10.0 ns

电压波节 5.00 V, 3.30 V

逻辑门个数 1

输出电流驱动 -1.00 mA

输入数 2

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SC-70-5

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.9 mm

封装 SC-70-5

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74AHC1G86DCKRG4引脚图与封装图
SN74AHC1G86DCKRG4引脚图

SN74AHC1G86DCKRG4引脚图

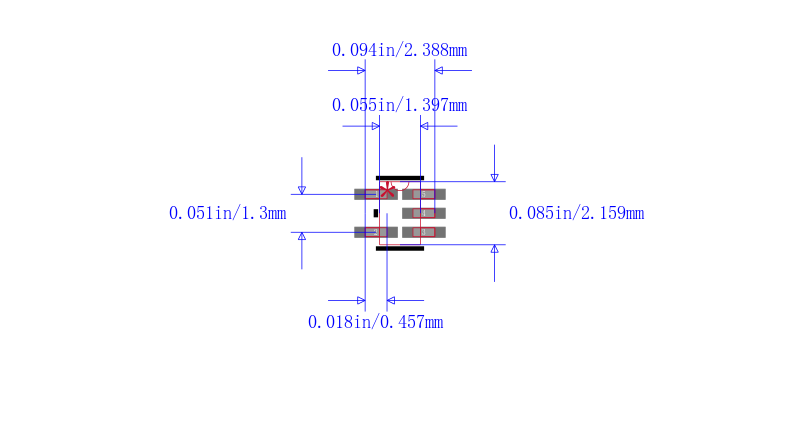

SN74AHC1G86DCKRG4封装图

SN74AHC1G86DCKRG4封装图

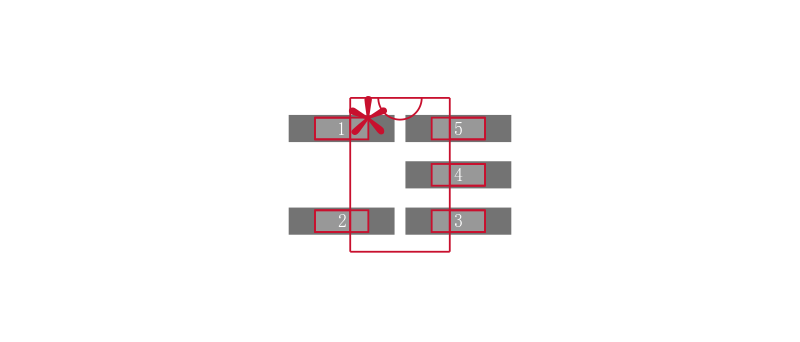

SN74AHC1G86DCKRG4封装焊盘图

SN74AHC1G86DCKRG4封装焊盘图

在线购买SN74AHC1G86DCKRG4
型号 制造商 描述 购买
SN74AHC1G86DCKRG4 TI 德州仪器 单路2输入异或门 SINGLE 2-INPUT EXCLUSIVE-OR GATE 搜索库存
替代型号SN74AHC1G86DCKRG4
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SN74AHC1G86DCKRG4

品牌： TI 德州仪器

封装： SC-70 2V to 5.5V

当前型号

单路2输入异或门 SINGLE 2-INPUT EXCLUSIVE-OR GATE

当前型号

型号： SN74AHC1G86DBVRE4

品牌： 德州仪器

封装： SC-74A 2V to 5.5V

完全替代

单路2输入异或门 SINGLE 2-INPUT EXCLUSIVE-OR GATE

SN74AHC1G86DCKRG4和SN74AHC1G86DBVRE4的区别

型号： SN74AHC1G86DBVR

品牌： 德州仪器

封装： SOT-23 2V to 5.5V 5Pin

类似代替

TEXAS INSTRUMENTS  SN74AHC1G86DBVR  异或门, ACH系列, 1门, 2输入, 8 mA, 2V至5.5V, SOT-23-5

SN74AHC1G86DCKRG4和SN74AHC1G86DBVR的区别

型号： SN74AHC1G86DCKR

品牌： 德州仪器

封装： SC-70 2V to 5.5V 5Pin

类似代替

TEXAS INSTRUMENTS  SN74AHC1G86DCKR  异或门, ACH系列, 1门, 2输入, 8 mA, 2V至5.5V, SC-70-5

SN74AHC1G86DCKRG4和SN74AHC1G86DCKR的区别
