SN74ABT8646DLR

SN74ABT8646DLR

TI(德州仪器) 主动器件

八进制总线收发器和电阻扫描测试设备 SCAN TEST DEVICES WITH OCTAL BUS TRANSCEIVERS AND RESISTERS

Scan Test Device with Bus Transceiver and Registers IC 28-BSSOP


立创商城:
SN74ABT8646DLR


德州仪器TI:
Scan Test Devices With Octal Bus Transceivers And Registers


得捷:
IC SCAN TEST DEVICE 28-SSOP


艾睿:
Bus XCVR Single 8-CH 3-ST 28-Pin SSOP T/R


安富利:
Bus XCVR Single 8-CH 3-ST 28-Pin SSOP T/R


Chip1Stop:
Bus XCVR Single 8-CH 3-ST 28-Pin SSOP T/R


Verical:
Bus XCVR Single 8-CH 3-ST 28-Pin SSOP T/R


SN74ABT8646DLR中文资料参数规格
技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 8

通道数 8

位数 8

传送延迟时间 5.50 ns

电压波节 5.00 V

耗散功率 700 mW

输出电流驱动 -500 µA

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 28

封装 SSOP-28

外形尺寸

封装 SSOP-28

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

SN74ABT8646DLR引脚图与封装图

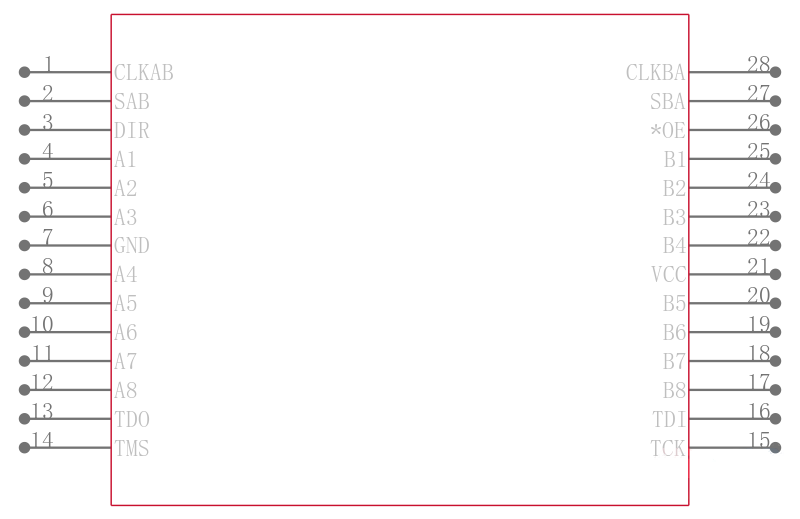

SN74ABT8646DLR引脚图

SN74ABT8646DLR引脚图

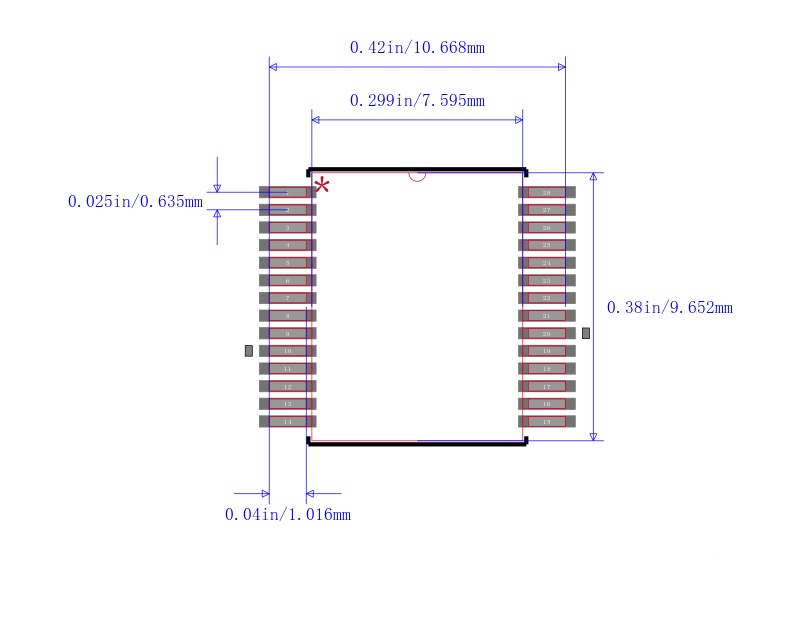

SN74ABT8646DLR封装图

SN74ABT8646DLR封装图

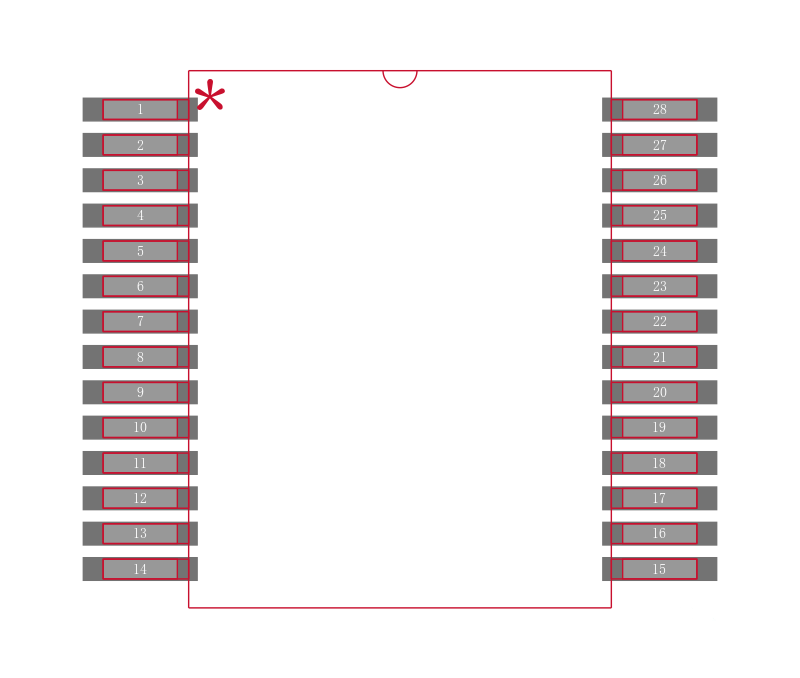

SN74ABT8646DLR封装焊盘图

SN74ABT8646DLR封装焊盘图
