OP200GPZ
ADI(亚德诺) 主动器件

ANALOG DEVICES  OP200GPZ  运算放大器, 双路, 500 kHz, 2个放大器, 0.15 V/µs, ± 3V 至 ± 18V, DIP, 8 引脚

OP77/200/400 精密,Analog Devices

Analog Devices 的 OP77 精密运算放大器具有超低偏置电压和偏移以及出色的增益线性。OP200 和 OP400 型号在节省空间的双和四路封装中提供了相似的精确性能。

### 运算放大器,Analog Devices


得捷:
IC OPAMP GP 2 CIRCUIT 8DIP


立创商城:
OP200GPZ


欧时:
OP77/200/400 精密运算放大器,Analog DevicesAnalog Devices 的 OP77 精密运算放大器具有超低偏置电压和偏移以及出色的增益线性。OP200 和 OP400 型号在节省空间的双和四路封装中提供了相似的精确性能。### 运算放大器,Analog Devices


贸泽:
Precision Amplifiers Low Offset Low Power Mono Dual


艾睿:
Op Amp Dual Low Power Amplifier ±20V 8-Pin PDIP N Tube


安富利:
OP Amp Dual GP ±20V 8-Pin PDIP


Chip1Stop:
Op Amp Dual GP ツア20V 8-Pin PDIP N Tube


TME:
Operational amplifier; 500kHz; 3÷18V; Channels:2; DIP8


Verical:
Op Amp Dual Low Power Amplifier ±20V 8-Pin PDIP N Tube


Newark:
Operational Amplifier, Dual, 2 Amplifier, 500 kHz, 0.15 V/µs, ± 3V to ± 18V, DIP, 8 Pins


Win Source:
IC OPAMP GP 500KHZ 8DIP


DeviceMart:
IC OPAMP GP 500KHZ DUAL LP 8DIP


OP200GPZ中文资料参数规格
技术参数

电源电压DC 15.0 V

工作电压 3V ~ 18V

供电电流 570 µA

电路数 2

通道数 2

针脚数 8

耗散功率 66 mW

共模抑制比 130 dB

带宽 500 kHz

转换速率 150 mV/μs

增益频宽积 500 kHz

输入阻抗 125 GΩ

输入补偿电压 80 µV

输入偏置电流 100 pA

工作温度Max 85 ℃

工作温度Min -40 ℃

增益带宽 0.5 MHz

共模抑制比Min 110 dB

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP-8

外形尺寸

长度 9.27 mm

宽度 6.35 mm

高度 3.3 mm

封装 DIP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2017/07/07

OP200GPZ引脚图与封装图

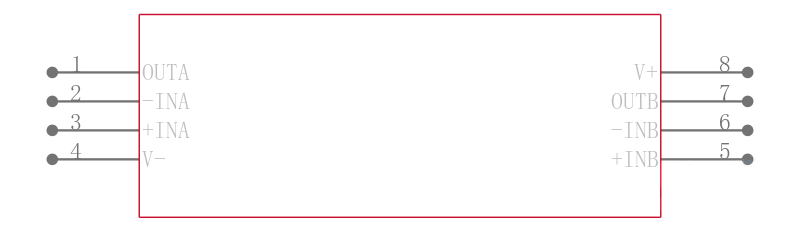

OP200GPZ引脚图

OP200GPZ引脚图

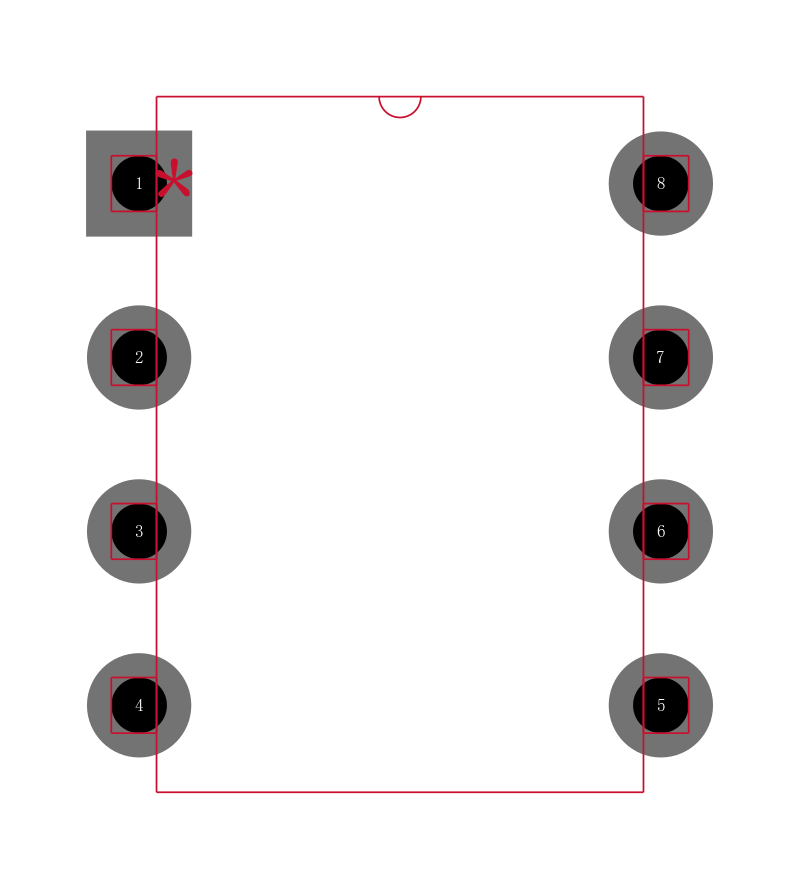

OP200GPZ封装图

OP200GPZ封装图

OP200GPZ电路图

OP200GPZ电路图

OP200GPZ封装焊盘图

OP200GPZ封装焊盘图

在线购买OP200GPZ
型号 制造商 描述 购买
OP200GPZ ADI 亚德诺 ANALOG DEVICES  OP200GPZ  运算放大器, 双路, 500 kHz, 2个放大器, 0.15 V/µs, ± 3V 至 ± 18V, DIP, 8 引脚 搜索库存
替代型号OP200GPZ
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: OP200GPZ

品牌: ADI 亚德诺

封装: DIP 500kHz 2Channel 8Pin

当前型号

ANALOG DEVICES  OP200GPZ  运算放大器, 双路, 500 kHz, 2个放大器, 0.15 V/µs, ± 3V 至 ± 18V, DIP, 8 引脚

当前型号

型号: OP2177ARZ

品牌: 亚德诺

封装: SOIC-8 1.3MHz 2Channel 8Pin

类似代替

ANALOG DEVICES  OP2177ARZ  运算放大器, 双路, 1.3 MHz, 2个放大器, 0.7 V/µs, ± 2.5V 至 ± 15V, SOIC, 8 引脚

OP200GPZ和OP2177ARZ的区别

型号: OP200EZ

品牌: 亚德诺

封装: CDIP 500kHz 2nA 2Channel 8Pin

功能相似

ANALOG DEVICES  OP200EZ  芯片, 运算放大器, 500KHz, 0.15V/uS, DIP-8

OP200GPZ和OP200EZ的区别

型号: OPA2277P

品牌: 德州仪器

封装: DIP 1MHz 2Channel 8Pin

功能相似

TEXAS INSTRUMENTS  OPA2277P  运算放大器, 双路, 1 MHz, 2个放大器, 0.8 V/µs, ± 2V 至 ± 18V, ± 5V 至 ± 15V, DIP, 8 引脚

OP200GPZ和OPA2277P的区别
