LM3900N

LM3900N

TI(德州仪器) 主动器件

TEXAS INSTRUMENTS  LM3900N  运算放大器, 四路, 2.5 MHz, 4个放大器, 0.5 V/µs, ± 2.2V 至 ± 16V, DIP, 14 引脚

Norton

一系列 Texas Instruments 电流差分 Norton 运算放大器,可在大多数传统运算放大器应用中使用,其中输入是电流,而非电压。 输出是标准电压电源/电流阱类型,该设备特别适合用于高速应用,例如视频放大器、宽范围波形发生器和高质量高频滤波器。


得捷:
IC OPAMP GP 4 CIRCUIT 14DIP


德州仪器TI:
Quadruple Norton operational amplifier


欧时:
Texas Instruments 运算放大器 LM3900N 四路 Norton, 2.5MHz增益带宽积, 5 → 28 V单电源电压, 14引脚


艾睿:
Op Amp Quad GP ±16V/32V 14-Pin PDIP Tube


安富利:
OP Amp Quad GP ±16V/32V 14-Pin PDIP Tube


Chip1Stop:
Standard Linear AmplifierQuadruple Operational Amplifier OP Amp Quad GP ±16V/32V 14-Pin PDIP Tube


TME:
Operational amplifier; 2.5MHz; 3÷32V; Channels:4; DIP14


Verical:
OP Amp Quad GP ±16V/32V 14-Pin PDIP Tube


Newark:
Operational Amplifier, Quad, 4 Amplifier, 2.5 MHz, 20 V/µs, ± 2.2V to ± 16V, DIP, 14 Pins


力源芯城:
四路OP


DeviceMart:
IC OPAMP GP 2.5MHZ QUAD 14DIP


Win Source:
IC OPAMP GP 2.5MHZ 14DIP


LM3900N中文资料参数规格
技术参数

工作电压 3V ~ 32V

供电电流 6.2 mA

电路数 4

通道数 4

针脚数 14

耗散功率 1.15 W

带宽 2.5 MHz

转换速率 20.0 V/μs

增益频宽积 2.5 MHz

输入偏置电流 30 nA

工作温度Max 70 ℃

工作温度Min 0 ℃

增益带宽 2.5 MHz

耗散功率Max 1150 mW

电源电压Max 32 V

封装参数

安装方式 Through Hole

引脚数 14

封装 DIP-14

外形尺寸

长度 19.3 mm

宽度 6.35 mm

高度 4.57 mm

封装 DIP-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Obsolete

包装方式 Each

制造应用 信号处理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/12/17

LM3900N引脚图与封装图

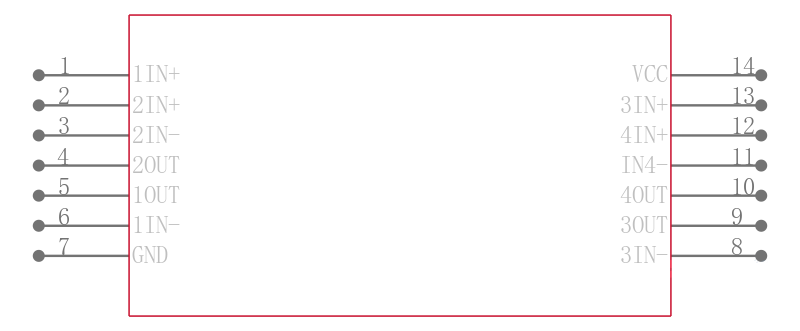

LM3900N引脚图

LM3900N引脚图

LM3900N封装图

LM3900N封装图

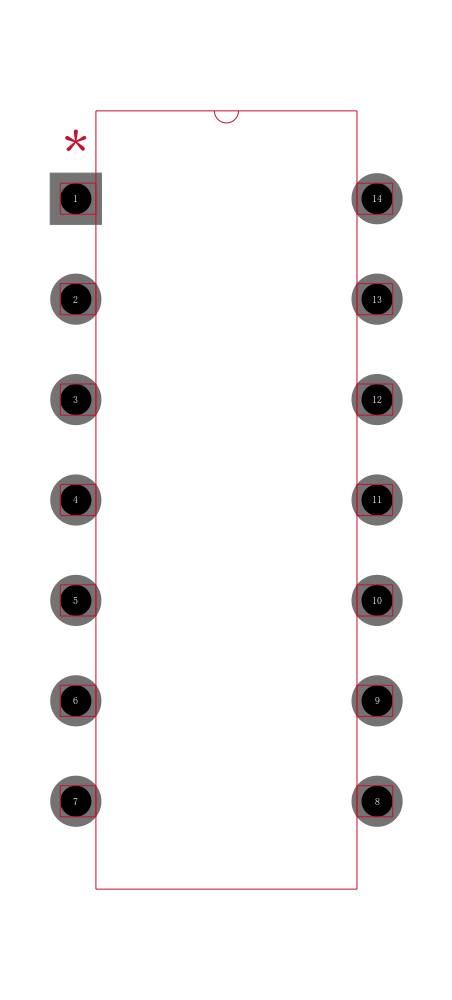

LM3900N封装焊盘图

LM3900N封装焊盘图

在线购买LM3900N
型号 制造商 描述 购买
LM3900N TI 德州仪器 TEXAS INSTRUMENTS  LM3900N  运算放大器, 四路, 2.5 MHz, 4个放大器, 0.5 V/µs, ± 2.2V 至 ± 16V, DIP, 14 引脚 搜索库存
替代型号LM3900N
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: LM3900N

品牌: TI 德州仪器

封装: DIP 2.5MHz 4Channel 14Pin

当前型号

TEXAS INSTRUMENTS  LM3900N  运算放大器, 四路, 2.5 MHz, 4个放大器, 0.5 V/µs, ± 2.2V 至 ± 16V, DIP, 14 引脚

当前型号

型号: LM3900D

品牌: 德州仪器

封装: SOIC 2.5MHz 4Channel 14Pin

完全替代

Norton 运算放大器一系列 Texas Instruments 电流差分 Norton 运算放大器,可在大多数传统运算放大器应用中使用,其中输入是电流,而非电压。 输出是标准电压电源/电流阱类型,该设备特别适合用于高速应用,例如视频放大器、宽范围波形发生器和高质量高频滤波器。### 运算放大器,Texas Instruments

LM3900N和LM3900D的区别

型号: LM3900NG4

品牌: 德州仪器

封装:

完全替代

Ic Opamp Gp 2.5MHz 14dip

LM3900N和LM3900NG4的区别

型号: LM2900N

品牌: 德州仪器

封装: DIP 2.5MHz 4Channel 14Pin

类似代替

TEXAS INSTRUMENTS  LM2900N..  四路运算放大器

LM3900N和LM2900N的区别
