制造商型号： | SN74LS540DW |
制造商： | TI (德州仪器) |
产品类别： | 驱动器芯片 |
商品描述： | IC BUFFER INVERT 5.25V 20SOIC |
供货： | 货期 工作日（7-10天） |
渠道： | mouser digikey |
服务： | 锐单发货及售后，顺丰快递，在线客服 |
客服： | |
提示： | 联系在线客服，获得更多SN74LS540DW价格库存等采购信息！ |
TI(德州仪器) SN74LS540DW
图像仅供参考
请参阅产品规格
请参阅产品规格
SN74LS540DW 中文资料
数据手册PDF
SN74LS540DW 规格参数
关键信息
制造商 Texas Instruments
商标 Texas Instruments
技术类参数
输入线路数量 8 Input
输出线路数量 8 Output
极性 Inverting
高电平输出电流 - 15 mA
低电平输出电流 24 mA
电源电压-（Max） 5.25 V
电源电压-（Min） 4.75 V
电源电流（Max） 45 uA
输入信号类型 Single-Ended
逻辑类型 Bipolar
通道数量 8
工作电源电压 5 V
输出类型 3-State
传播延迟时间 15 ns at 5 V
技术 Bipolar
规格参数
功能 Buffer/Line Driver
工作温度范围 0 C to + 70 C
外形参数
高度 2.35 mm
长度 12.8 mm
宽度 7.52 mm
物理类型
产品种类 缓冲器和线路驱动器
安装风格 SMD/SMT
产品类型 Buffers & Line Drivers
单位重量 500.700 mg
SN74LS540DW 引脚图与封装图
SN74LS540DW引脚图
SN74LS540DW封装图

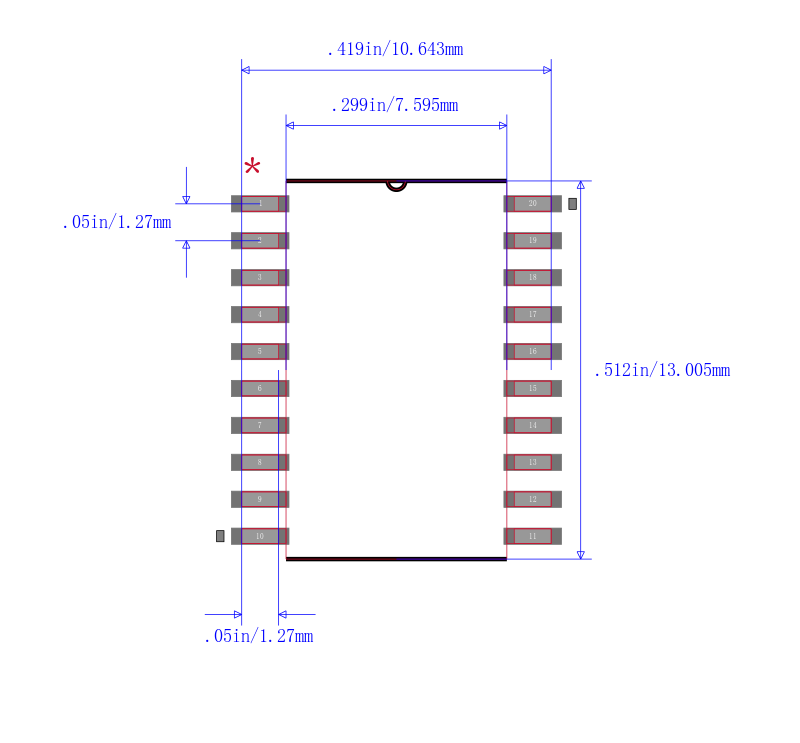

SN74LS540DW封装焊盘图
库存： 0
货期： | 8周-10周（咨询客服） |
最小起订： | 1 个 |
整装： | ￥10 |
单价：￥25.408297 总价：￥25.41 | |
价格(含增值税)
| 数量 | 单价 | 总价 |
|---|---|---|
| 1 | 25.408297 | 25.41 |
| 10 | 22.812826 | 228.13 |
| 25 | 21.583391 | 539.58 |
| 100 | 18.304902 | 1830.49 |
| 250 | 17.212071 | 4303.02 |
| 425 | 15.026413 | 6386.23 |
| 850 | 12.485583 | 10612.75 |
| 2550 | 11.775243 | 30026.87 |
