AMC1300

AMC1300是一款精密隔离放大器，其输出通过隔离屏障与输入电路隔开，隔离屏障具有高抗磁干扰能力。 根据VDE V 0884-11和UL1577，该屏障经认证可提供高达5 kV RMS的增强电流隔离。该隔离放大器与隔离电源配合使用，可分离系统中不同共模电压电平的部分，并保护低压部件免受损坏。

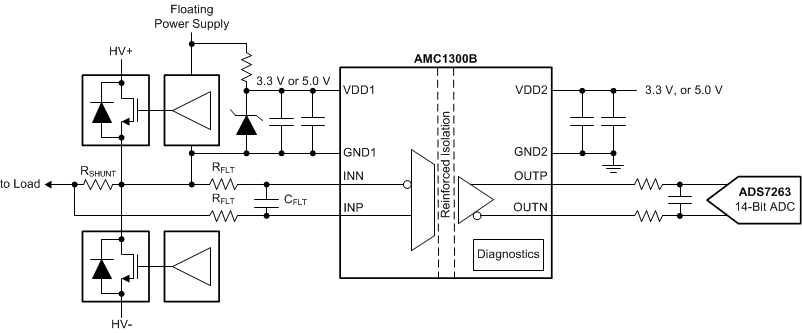

AMC1300的输入经过优化，可直接连接到分流电阻或其他低压电平信号源。该器件的出色性能支持精确的电流控制，从而节省系统级功耗，特别是在电机控制应用中，可降低转矩脉动。AMC1300的集成共模过压和缺少高端电源电压检测功能简化了系统级设计和诊断。

AMC1300提供两种性能等级选项：AMC1300B的额定温度范围为-55°C至+ 125°C的扩展工业温度范围，AMC1300的工作温度范围为-40°C至+ 125°C。

• ±250mV输入电压范围，优化使用分流电阻进行电流测量

• 低偏移误差和漂移：

• AMC1300B：±0.2 mV（最大值），±3μV/°C（最大值）

• AMC1300：±2 mV（最大值），±4μV/°C（最大值）

• 固定增益：8.2

• 极低的增益误差和漂移：

• AMC1300B：±0.3％（最大值），±50 ppm /°C（最大值）

• AMC1300：±1％（最大值），±50 ppm /°C（典型值）

• 低非线性和漂移：0.03％，1 ppm /°C（典型值）

• 高边3.3V工作（AMC1300B）

• 系统级诊断功能

• 安全相关认证：

• 根据DIN V VDE V 0884-11：2017-01，7071 -V PK增强隔离

• 5000-V RMS隔离每UL1577 1分钟

• AMC1300B上的高CMTI：140 kV /μs（典型值）

• 所有商标均为其各自所有者的财产。

参数 与其它产品相比 隔离放大器

Common Mode Rejection Ratio (Typ) (dB)
Isolation Working Voltage VIOWM (rms) (V)
Isolation Transient Overvoltage VIOTM (Peak) (V)
Small Signal Bandwidth (Typ) (kHz)
Gain Non-Linearity (+/-) (Max) (%)
CMTI (Min) (kV/μs)
Rating
Pin/Package
Operating Temperature Range (C)

AMC1300	AMC1300B	AMC1301	AMC1311
100	100	93
1500	1500	1000	1500
7000	7000	7000	7000
230	310	210	220
0.03	0.03	0.03	0.04
15	75	15	15
Catalog	Catalog	Catalog	Catalog
8SOIC	8SOIC	8SOIC	8SOIC
-40 to 105	-55 to 125	-40 to 125	-40 to 125
